祥云单线浮雕

2021-12-12浮雕14954

“祥云(单线浮雕)”是针对木雕行业专门开发,它简化了操作步骤,更重要的是,它不再以常规方式做图,常规方法做图是采用“加”的方法实现浮雕的制作,此命令则采用“减”,功能创意的由来是借鉴了手工雕刻用雕刻刀“铲”和“凿”的方法。

由于木雕常常要求整个雕版的各个地方最高点保持一致,那么使用“堆料”的方法很难做到高点一致,就算用“限高”,也很难保证高点的美观性。

那么“祥云(单线浮雕)”如何使用呢?

首先在打开命令之后得到侧边菜单调节选项,同时在使用该命令的时候还有一点使用前的事项需要注意,那就是描线。在绘制祥云的时候需要把每条云带的描线保持流畅,转折尽量做到自然。

此外,在运用“祥云(单线浮雕)”的时候,刚开始往往会遇到一些问题,在这里就把“祥云(单线浮雕)”的操作过程和可能发生的问题做一个简单的说明:


▲图 祥云(单线浮雕)对话框

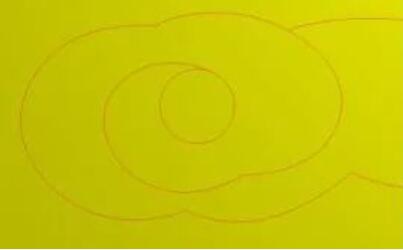

(1)对描绘好的云面进行颜色的填充,不同层次和转折的云面填充不同的颜色,同一程螺旋状云层不能在整个螺旋形体中填充一种颜色:

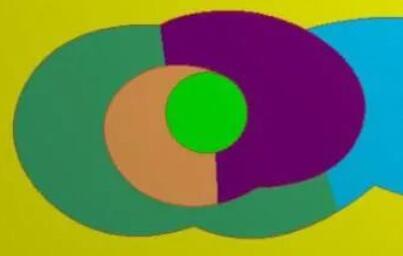

▲ 图一

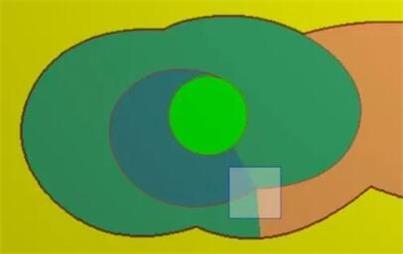

▲ 图二

(2)然后把需要制作祥云的区域冲压出一个所需要的高度(图三),进入命令后根据提示选择颜色区域和单线。

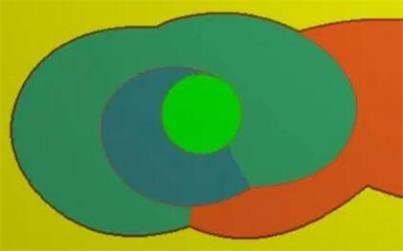

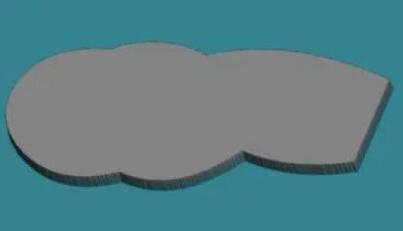

▲ 图三

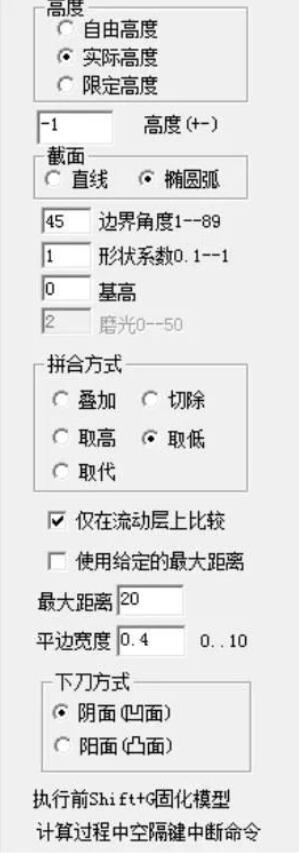

▲ 图四

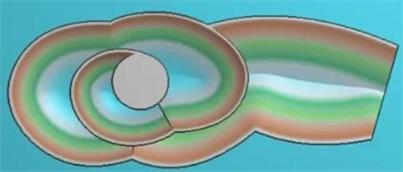

(3)此时选择的单线和区域关系是:图四当中蓝色线条和切除区域所示,祥云的下铲面总是按照曲线方向开始下切,所切除的高度和命令参数以及颜色区域大小有关。

由于命令菜单进入后将会载入默认参数,其中可能引起新接触此命令的人发生操作错误的一个选项是:“在流动层上比较”,由于命令为了在错误操作到云层以外区域的时候便于擦除,以及避免和固化层高度产生干涉,所以命令使用前需要把之前的操作图层固化,命令在固化(图五)

和没固化(图六)的情况下的生成情况比较如下:

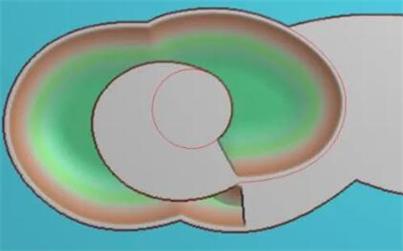

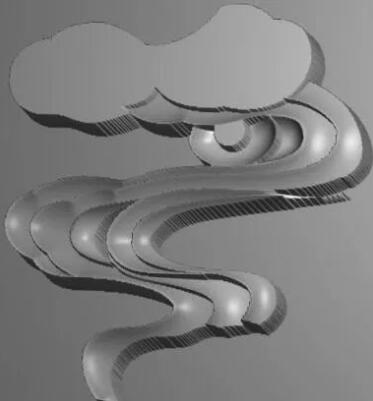

▲ 图五

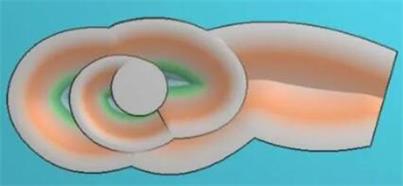

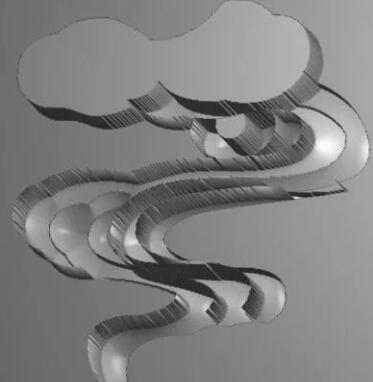

▲ 图六

冲压层固化后,云层生成状态是处于固化层表面再进行的祥云浮雕,而冲压层没有固化的时候就进行祥云浮雕的话那么生成的祥云浮雕直接避开作为流动层的冲压高度,在原始模型基底进行操作,导致模型错误。

此外,之前提到螺旋状云层的填色不可相同,那么我们应该如何来分割颜色呢,以下截图可以做一个解释:


▲ 图七


▲ 图八

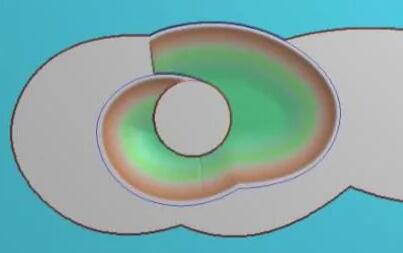

(图七)看起来已经把一个螺旋线分割好了,其实在最后浮雕的时候会在高亮显示区域出现一个问题,如(图八)。

这时候按照绿色区域进行浮雕的时候,本来不应该出现层次交接的内圈和外圈出现了交接,所以这一部分的填色是有问题的,应避免上下层次和转折的云面填充相同的颜色(如图九)。


▲ 图九


▲ 图十

祥云(单线浮雕)里的平边宽度选项,缺省参数是 0.4 毫米,即生成的祥云有 0.4 毫米的平边,也可根据实际需要另行设置。该选项的功能是为了保证祥云模型边缘有足够的平边,不至于在雕刻过程中蹦边。

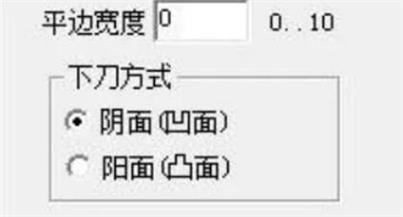

新增加下刀方式选项(图十),此选项分为阴面(凹面)和阳面(凸面)两种下刀方式。选择阴面时,生成浮雕截面为凹形(图十一);选择阳面生成浮雕的截面则为凸形(图十二)。


▲图十一:阴面


▲图十二:阳面

对于一块很大的龙板来说一朵一朵地完成祥云造型,重复性操作比较多,“祥云单线”功能中的“批量祥云”可批量生成祥云造型,同时自动进行祥云分色,大大提高了制作祥云造型的效率,减少重复性操作。

操作步骤:

1)选择命令“几何→祥云(单线浮雕)”。

2)设置参数(图 13)。

3)选择需要批量生成祥云的集合,右键执行命令。

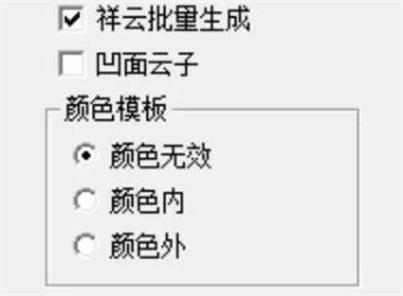

▲图 13 祥云批量生成对话框

批量祥云参数定义:

祥云批量生成:勾选则批量生成祥云

凹面云子:即生成凹形云子。

颜色模板:即批量生成祥云的颜色为范围,颜色内为当前颜色内,颜色外为当前颜色外。

生成批量祥云的条件说明:

1、生成祥云的曲线需要截断;

2、每朵祥云的曲线中云子必须为完整的圆形;

3、每朵祥云的曲线与云子必须组合为集合;
