擦除与整体擦除

2021-12-02浮雕8035

一、擦除

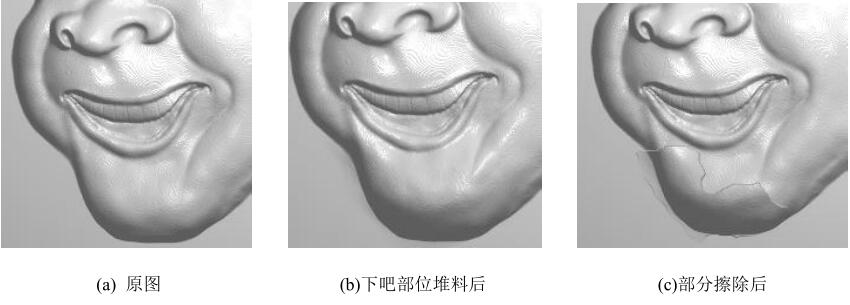

擦除对模型顶点高度或颜色的修改。如图1所示。


▲图 1 擦除

操作步骤:

1)选择命令“橡皮→擦除”。

2)设置擦除参数,进行擦除处理。擦除参数设置如图2所示。

3)点击右键结束命令。

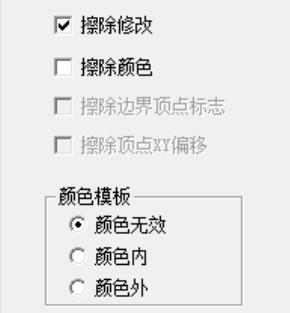

▲图 2 擦除参数设置

擦除参数定义:

擦除修改:

是否擦除修改。

擦除颜色:

是否擦除颜色。

颜色模板

操作时如何利用颜色模板。

说明:

擦除操作就是流动层上刷子经过之处清零,恢复成最近一次模型固化时的状态。擦除操作是对撤消命令的补充和加强。黄色是模型的基色,擦除颜色就是把刷子所经过的区域置为基色。

二、整体擦除

流动层整体清零,整体恢复上次模型固化时的状态。

操作步骤:

1)选择命令“橡皮→整体擦除”。

2)设置参数,点击确定按钮。参数设置如图3所示。


▲图 3 整体擦除参数设置

整体擦除参数定义:

擦除修改:

整体恢复上次模型固化时的状态。

擦除颜色:

把模型置为基色。
