区域浮雕

2021-08-22浮雕6289

根据曲面的边界曲线和曲面的截面特征构造艺术浮雕曲面(如图1所示)。区域浮雕能够根据边界曲线生成各种高度和截面形状的网格曲面(包括矩形网格和非矩形网格曲面),在实际中应用较多。


▲图1 区域浮雕

实现方法:

(1)选择曲线边界;

(2)边界曲线转换为浮雕曲面。

操作步骤:

1、选择边界曲线,即用鼠标点选或框选对象:

边界曲线必须是封闭的文字或图形轮廓,边界曲线不能自交、不能重叠,以形成严格的区域。

2、点击菜单命令“区域浮雕”:

鼠标点选。

3、设定浮雕曲面参数:

浮雕参数包括截面形状、基准高度、侧面角度等。

4、生成浮雕曲面:

设定完参数,点击“确定”按钮。

区域浮雕参数定义:

本部分解释在区域浮雕中用到的参数变量(如图2所示)。

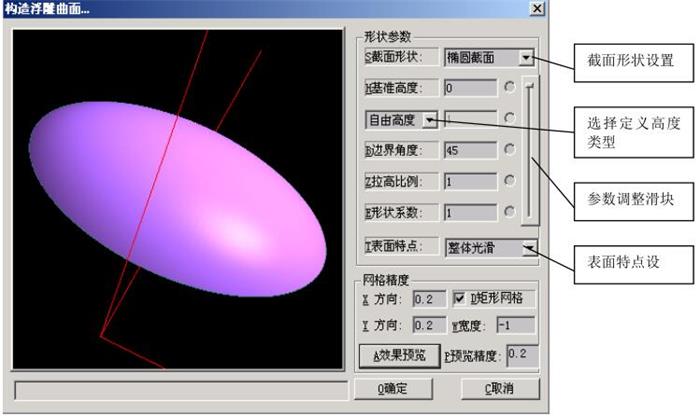

▲图2 区域浮雕参数设置
