侧面角度

侧面角度用于定义带侧面的曲面雕刻效果，如果曲面模型没有选择边界，则不需设置侧面角度。侧面角度包括的参数有侧面角度和底面尺寸基准两个，如图1所示。

▲图1 侧面角度参数

侧面角度：

指轮廓的侧面同Z向的夹角，如图2和3中的A所示。侧面角度的范围是0―89度。角度等于0表示直侧面。

底面尺寸基准：

如果存在侧面角度，并且轮廓边界表示的是表面的轮廓形状，则被称为表面尺寸基准，如图2所示。否则，轮廓边界表示的是底面的轮廓形状，则被称为底面尺寸基准，如图3所示。

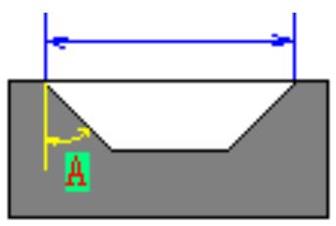

▲图2 表面尺寸基准

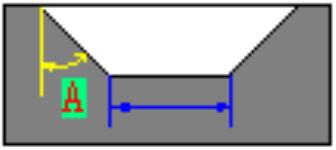

▲图3 底面尺寸基准
