雕刻余量

在使用多把刀具雕刻、刀具尺寸不准或者雕刻完成后需要其他后续处理时，需要设定雕刻余量。雕刻余量的参数包括侧边余量、表面余量和曲面边界补偿三个参数，如图1所示。

▲图1 雕刻余量参数

侧面余量：

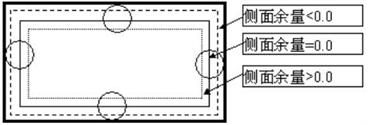

侧面余量是模型侧面的预留量，表示一把刀具雕刻完成后理论边界与实际边界之间的差值，如图2所示。雕刻余量可以大于0，也可以小于0。

▲图2 侧面余量

表面余量（底面余量）：

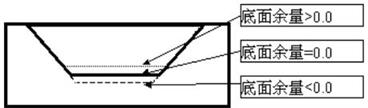

在平面雕刻加工中，可以设定雕刻的底面余量，通过调整底面余量可以调节雕刻的深度范围，如图3所示。比如设定雕刻深度为4.0，如果底面余量等于0.2，那么实际雕刻的深度等于4.0–0.2 = 3.8 。

▲图3 底面余量

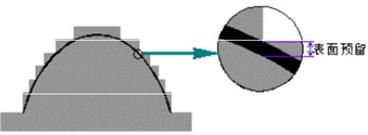

在曲面雕刻加工中，可以设定表面余量。表面余量是模型表面的预留量，其值为雕刻完成后的曲面表面和设计曲面之间的最短距离，如图4所示。

▲图4 表面余量

保护面余量：

将选择的保护面加上表面余量，就如同上面的表面余量一样，这样在加工的时候，就不会加工到保护面了，使用起来比较灵活。

保护面抬高：

加工的时候将选择的保护面沿 Z 向抬高，这样生成的路径也不会加工到保护面。

曲面边界补偿：

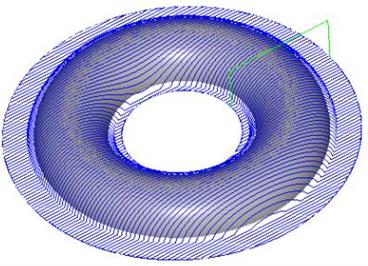

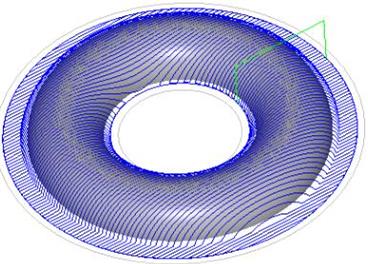

顾名思义，这个参数只有在曲面雕刻中使用，而且只有在选择了边界的时候才起作用。边界补偿有三种类型，如图5所示：

1. 关闭：加工的时候刀具走在边界上；

▲图5a 关闭

2. 自动向内：按照刀具半径向内偏移，刀具走在边界以内；

▲图5b 自动向内

3. 自动向外：按照刀具半径向外偏移，刀具走到边界的外部。

▲图5c 自动向外
