路径节点处打断

2021-05-24雕刻路径10936

这个命令实现的功能是将路径在选择的节点处打断,一分为二。

操作步骤:

1)选择节点;

在路径上选择一个节点,这时节点处打断命令变为可用状态。

2)选择命令。

选中节点以后,选择导航窗口的节点处打断命令,就可以实现该功能,也可以使用键盘的“B”键。

注意:

该项功能也只有在一个节点被拾取的时候才可以使用。

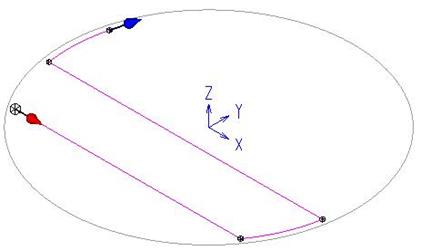

▲图1 路径和节点

举例:

如图1所示的一条路径,选中其中的一个节点。在点击“节点处打断”后,生成如图2和图3所示的两条路径。

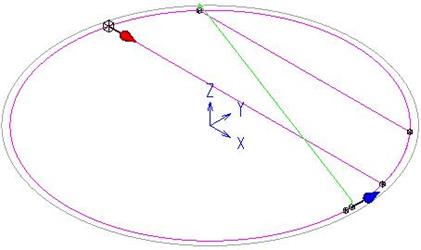

▲图2 一条路径


▲图3 另一条路径
