模板计算路径使用技巧

2021-05-21雕刻路径9013

在用雕刻模板计算路径时,一定要注意以下几点:

1、一个模板包含了一组雕刻方法,选择该组的任何一种方法,表示选择了该路径模板。生成的刀具路径也是该组中所有方法对应的刀具路径。如果路径模板包含多个雕刻方法,系统将一次生成这些雕刻方法对应的刀具路径,如图1所示。


▲图1 路径模板一次生成一组路径

2、当雕刻模板包含子模板时,如图2所示,系统只计算当前模板所包含的刀具路径,而不计算子模板包含的路径。

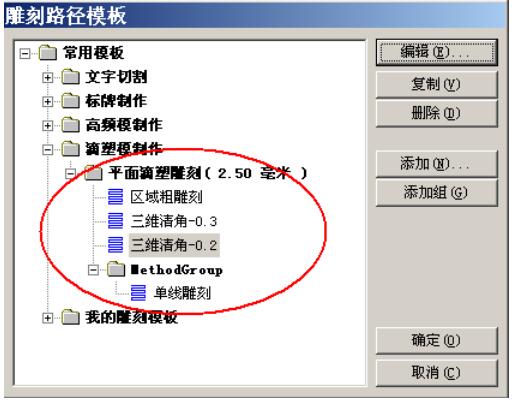

▲图2 路径模板包含子模板

这时,路径模板只会生成区域粗雕刻、三维清角-0.3、三维清角-0.2三个雕刻路径,而不会生成单线雕刻路径。
