路径计算过程

2021-05-21雕刻路径20077

使用路径模板计算路径的流程包括以下三步:


▲图1 路径计算过程

不同步骤完成的主要任务是:

1)选择雕刻加工图形,所有能被选择的对象都有对应的雕刻方法;

2)选择雕刻加工模板,根据加工的特点选择合适的雕刻模板;

3)生成刀具路径,系统根据选择的图形和选择模板生成一组雕刻加工路径。

特别注意的是,模板生成的是一组路径,可能包含多种雕刻加工方法,也可能使用多把雕刻加工刀具。

下面将以一个圆的切割为例,具体介绍刀具路径的生成过程。

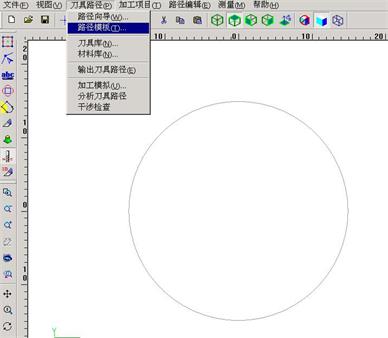

1)选择“刀具路径>>路径模板”菜单项,如图2所示。


▲图2 启动路径模板

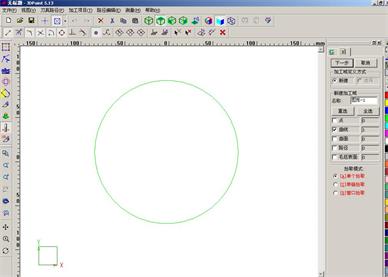

2)选中雕刻加工的图形。这里,我们选择圆,如图3所示。选择图形的具体操作可以参考路径向导构建加工域的方法。


▲图3 选择雕刻图形

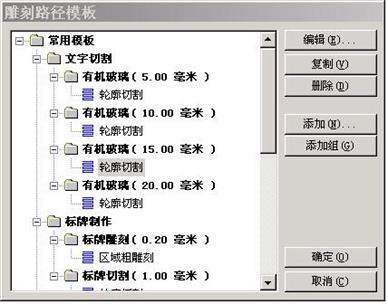

3)系统弹出“雕刻路径模板”对话框,选择雕刻加工组,如图4所示。


▲图4 雕刻路径模板

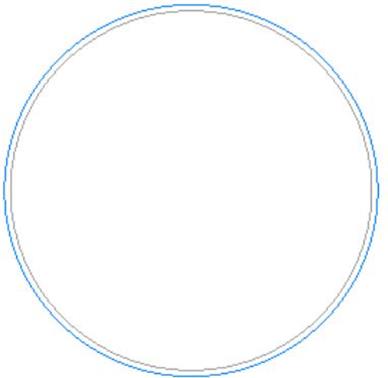

4)点击“确定”按钮,生成刀具路径,如图5所示。注意工艺树中已有相应的路径节点。


▲图5 雕刻路径
