切割焊点操作

2021-05-25雕刻路径14335

切割焊点主要用于有机玻璃切边时防止被切掉的有机玻璃翘起而使用。它会在轮廓切割路径的某些位置让路径往上抬高一点切割,以便不把有机玻璃切透,留下切割焊点。

只有平面路径能够增加切割焊点。在如图1所示的切割焊点页面中输入焊点长度、焊点高度和焊点位置后,点击“确定”按钮。对话框关闭,在轮廓切割路径上留下切割焊点。


▲图1 切割焊点

切割焊点中三个参数的具体意义为:

1、焊点的长度。见图2所示。

2、焊点的高度。见图2所示。

3、在路径的何处留下怎样的切割焊点?用户可以在焊点位置处选择末点、中点或两点。

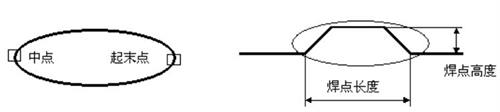

▲图2 切割焊点的含义
