路径在三维空间旋转

2021-05-23雕刻路径20274

将选中的路径在三维空间中绕某一轴线旋转一定的角度。


▲图1 三维旋转

实现方法:

(1)启动三维旋转变换命令;

(2)拾取要进行旋转的图形;

(3)定义旋转轴的基点和方向;

(4)输入旋转角度;

(5)定义其它旋转参数。

操作步骤:

1)启动3D旋转变换命令:

点击“路径编辑”-〉“路径旋转”菜单项。

2)选择曲线或曲面:

拾取一个或多个要旋转的图形,单击鼠标右键结束旋转图形拾取。

3)定义旋转轴的基点和方向:

定义旋转轴基点和方向。

4)输入旋转角度:

可直接输入角度值,也可以拖动下面的滑杆来调节旋转角度值。旋转角度值的范围为(-360~360),并且相对于旋转轴满足“右手定则”。

5)定义其它旋转参数:

定义是否删除原始图形选项。

6)结束命令:

点击参数定义页中的“确定”按钮,实现这个操作。

参数定义:

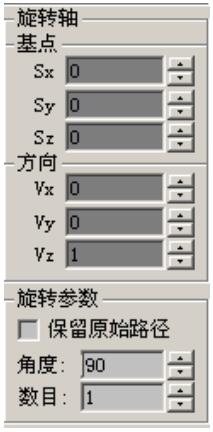

三维旋转变换的参数和选项如图2:


▲图2 3D旋转参数

旋转轴基点:

旋转轴的基点坐标。

旋转轴方向:

旋转轴的方向矢量值。

保留原始路径:

选择此选项,则在新的角度处对原始图形进行拷贝;不选此选项,旋转变换后原始图形将被删除掉。

旋转角度:

图形相对于旋转轴的旋转角度。

数目:

将拾取的路径从给定的位置,旋转复制给定的数目,每个路径之间的角度就是已知角度。
