修改刀具组

2021-05-16雕刻路径20735

对刀具组的修改包括编辑现有刀具组、添加新的刀具组和删除现有刀具组三个功能!

编辑刀具组

编辑刀具库中的刀具组的过程是:

1)选中需要编辑的刀具组;

2)点击“编辑”按钮,系统会弹出刀具组对话框;

3)修改刀具组的名称或备注信息,点击“确定”退出。

图1为对大头刀刀具组进行编辑时出现的刀具组对话框。在该对话框中可以设定刀具组的名称,并写一些备注信息。


▲图1 刀具组对话框

添加刀具组

在刀具库中添加刀具组的过程是:

1)选中新添刀具组欲加到的刀具组或该刀具组下的某把刀具;

2)点击“添加组”按钮,系统会弹出刀具组对话框;

3)修改刀具组的相关内容,点击“确定”退出。

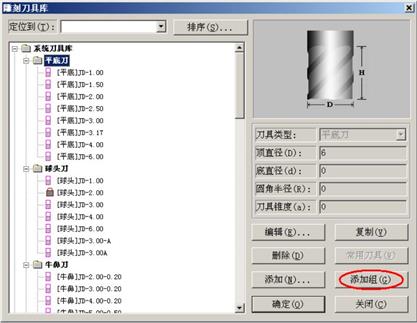

▲图2 添加刀具组

图2为添加一个刀具组的过程示意图。

删除刀具组

在刀具库中删除刀具的过程是:

1)选中欲删除的刀具组;

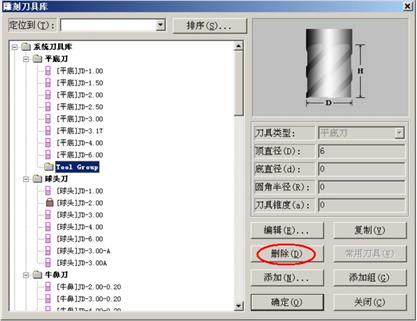

2)点击“删除”按钮,系统会弹出要求用户确认删除某刀具组的对话框,如图3所示;

3)点击“确定”按钮,删除刀具组。


▲图3 删除刀具组
