曲面精加工的进刀方式

2021-05-20雕刻路径12813

根据加工方法的不同,系统提供了不同的进刀方式。对平行截线走刀和角度分区走刀提供了法向进刀和切向进刀方式,对等高外形提供了水平法向进刀和水平切向进刀方式。曲面进刀方式页面在“进给设置”节点下,如图1所示。

在选择法向进刀时,置灰的编辑框会变量,要求用户输入引出线的长度。在选择切向进刀时,置灰的编辑框也会变量,此时系统要求用户输入切入切出圆弧的半径。


▲图1 曲面进刀方式页面

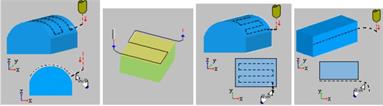

图2分别为法向进刀、切向进刀、水平法向进刀和水平切向进刀的示意图。法向进刀是指沿着曲面的法向进刀;切向进刀是指用空间的圆弧作为进刀路径;水平法向进刀指在水平面上垂直于路径进刀;而水平切向进刀指在水平面上用圆弧进刀。


▲图2 四种进刀方式
