轮廓切割

轮廓切割的图形或文字必须是严格的轮廓曲线组，所有的曲线满足封闭、不自交、不重叠三个条件。轮廓切割的雕刻加工参数如图1所示，包括半径补偿、定义补偿值两个。

▲图1 轮廓切割参数

半径补偿

含义和单线加工的半径补偿一样，补偿方式有关闭、向外偏移和向内偏移三种。

1）关闭，表示不进行刀具补偿；

2）向外偏移，轮廓向外偏移一个值；

3）向内偏移，轮廓向内偏移一个值。

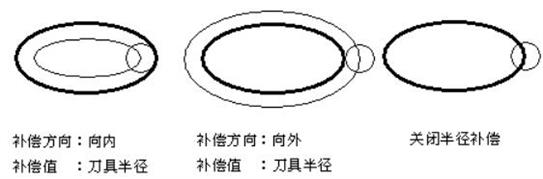

如图2所示，轮廓曲线为粗线，路径为细线，圆代表刀具。则图2左面的图为向内补偿，中间的图为向外补偿，图2右面的图是关闭补偿。选用向内补偿时，刀具路径落在轮廓内部，切割轮廓的内部形状与设计形状吻合；选用向外补偿时，刀具路径落在轮廓外部，切割轮廓的外部形状与设计形状吻合；关闭半径补偿时，刀具沿轮廓曲线切割，它能最大程度的同时保证内部和外部形状。

▲图2 半径补偿方向

定义补偿值

通常情况下，补偿值由选用的刀具和雕刻形状自动计算。当然用户也可以选中这个复选框，定义一个固定的半径补偿值。当半径补偿方式为线上时，该项不可用。

保留曲线高度在生成轮廓切割路径的时候保留原来曲线的高度。

从下向上切割生成的轮廓切割路径的高度是变化的，选择从下向上切割有利于保护刀具。
