修改路径模板

2021-05-22雕刻路径18640

路径模板中的所有模板也可以被修改,修改的方法包括编辑现有模板、添加新模板或删除现有模板。

编辑路径模板

选择待编辑的路径模板组,单击“编辑”按钮,会出现方法组对话框,如图1所示。在弹出的对话框中对所选项进行编辑后,选择“确定”按钮,便完成对路径模板的编辑。路径模板允许用户修改名称和备注说明。


▲图1 编辑路径模板

添加路径模板

添加路径模板的过程是:

1)选择新模板所在组的位置;

2)点击“添加组”按钮;

3)系统自动添加新的模板。

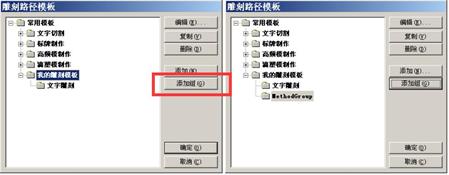

图2为在“我的雕刻模板”下添加新的模板组的情况。


▲图2 添加新的路径模板

删除路径模板

路径模板的雕刻方法也可以被删除。

删除的步骤包括:

1)选择需要删除的路径模板;

2)点击对话框右上部的“删除”按钮;

3)系统弹出删除确认对话框,点击“确定”,表示删除。

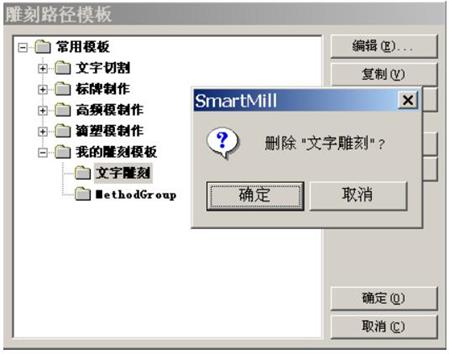

删除后的模板不能恢复,所以删除模板一定要倍加小心。此外,删除模板的过程中,系统将自动删除它包含的所有方法和子模板。图3显示了删除一个雕刻模板的过程。


▲图3 删除路径模板
