机床设置

2022-02-16雕刻路径14882

机床设置主要是用来设置实际加工时所用机床的基本信息,该信息主要用于估算路径加工时间、进行机床模拟分析、路径输出等命令。

启动【机床设置】命令的途径有三种:

(1)点击菜单栏【加工项目】→【机床设置】项,启动机床设置命令;


▲图 1 机床设置

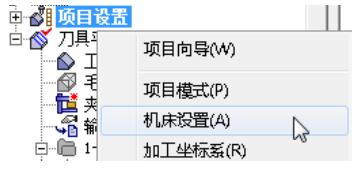

(2)右键单击【项目设置】项,在弹出的右键菜单中选择【机床设置】项,启动机床设置命令;


▲图 2 机床设置

(3)在加工导航工作条里,双击【机床设置】项,启动机床设置命令。


▲图 3 机床设置

参数定义:

显示机床:显示已存在的机床模型。

隐藏机床:隐藏已显示的机床模型。

删除机床:删除已存在的机床模型。

机床配置:进入机床设置参数对话框,进行机床类型,基本参数等设置。

说明:

用户可以通过点击图标“快速显示和隐藏机床.jpg ”快速显示和隐藏设置好的机床。

1、 机床类型

机床类型参数对话框中所设置的参数包括机床类型、形状信息、机床控制配置等 3 项。

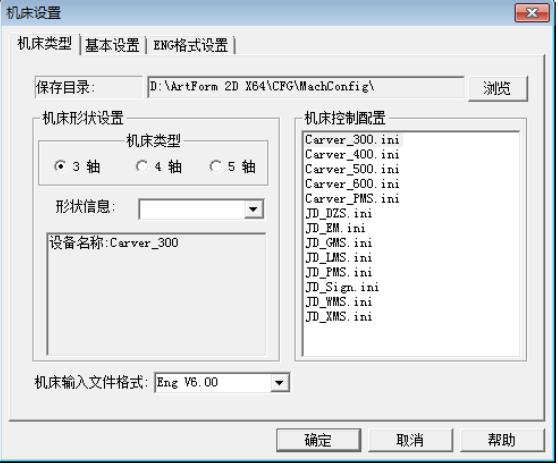

▲图 4 机床类型

参数定义:

机床类型:

提供了 3 轴、4 轴、5 轴三种机床类型,系统默认参数为 3 轴机床。当机床类型是 3 轴的时候,对话框不显示“多轴设置”界面。当机床类型为 4 轴或 5 轴时,对话框才会显示“多轴设置”的参数界面。

形状信息:

对话框中的形状信息的默认参数为空,系统提供了 jd600 系列的三种机床形状信息,对应三种机床类型,该形状信息主要用于机床加工模拟。

机床控制配置信息:

与实际机床配置信息相匹配,便于真实估算路径加工时间。

2、基本设置

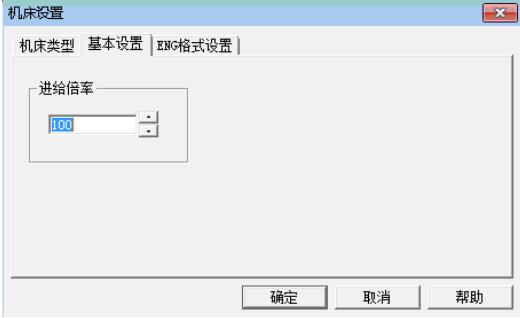

▲图 5 基本设置

参数定义 :

进给倍率:

该参数主要是真实模拟 EN3d 软件中所使用的加工速度的进给倍率,便于在精雕软件中准确估算路径加工时间。

3 、ENG  格式设置

ENG 格式设置.jpg

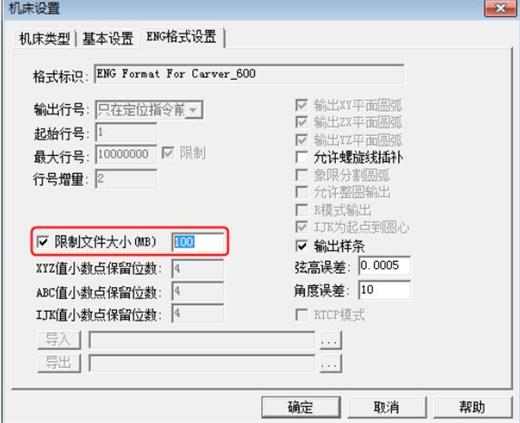

▲图 6 ENG 格式设置

参数定义 :

限制文件大小:

用户可以设置此参数限定输出文件的大小,适用于较大的浮雕加工。

4、多轴设置

多轴设置主要是配置多轴机床的回转台类型、主动轴、主动轴初始摆转位置等参数。多轴设置默认参数与用户选择的多轴机床形状信息配合,一般实际使用机床与设置机床一致时,不必设置该参数。

该界面只有在用户选择机床类型为 4 轴或 5 轴时,才会出现。具体详细信息请参考“精雕软件五轴加工说明书”
