尖角过渡方式

2021-05-21雕刻路径13434

定义区域的轮廓曲线通常都是由首尾相接的线段组成的。刀具在雕刻这些尖角时可以按照圆弧轨迹走刀,也可以按照直线延长的方式走刀。尖角过渡设置包括过渡方式、最小尖角和最大尖角三个参数,如图1所示。


▲图1 尖角过渡方式

过渡方式:

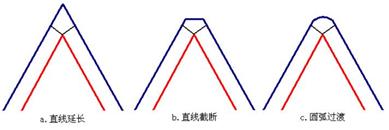

尖角的过渡方式一般分为三种方式,分别为直线延长、直线截断和圆弧过渡,如图2所示。直线延长是使用直线延长方式过渡尖角,直线截断是使用直线截断方式过渡尖角,圆弧过度是使用圆角方式过渡尖角。


a、直线延长 b、直线截断 c、圆弧过渡

▲图2 过渡方式

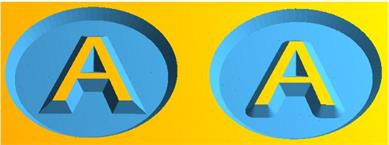

例:使用锥刀雕刻字时,雕刻区域的侧面会产生倾斜角度。不同的过渡方式将影响区域的形状。如果需要生成棱角清晰的侧面效果,请使用“直线延长”方式;如果需要生成比较圆滑的侧面效果,请使用“圆弧过渡”方式,二者效果如图3所示。


▲图3 过渡效果

最小尖角:

当尖角角度很小时,使用圆弧过渡方式既缩短不了多少路径,还增加了路径的点数,这时系统总是采用延长方式加工尖角,我们称这个角度为最小尖角,一般在10~45度之间。

最大尖角:

当尖角角度很大时,使用延长过渡方式加工尖角的路径过长,这时系统总是采用圆弧方式加工尖角,我们称这个角度为最大尖角,一般在135~175度之间。

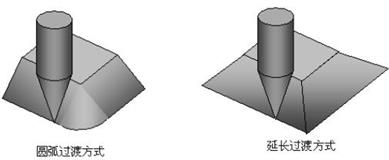

使用圆弧过渡方式生成的刀具路径长度最短,是最常用的尖角过渡方式。而使用延长过渡方式生成的路径点数最少。另外,使用锥刀雕刻时,延长过渡形式可以雕刻出比较尖的底角,如图4所示。


▲图4 圆弧和延长过渡方式
