路径在三维空间平移

2021-05-23雕刻路径16477

将选中的路径在三维空间中沿着一方向从一个位置移动到另一个位置。


▲图1 三维平移

实现方法:

(1)启动三维平移变换命令;

(2)选择要进行平移的曲线或曲面对象;

(3)定义平移方向矢量;

(4)输入平移距离等平移参数和选项。

操作步骤:

1)启动三维平移变换命令:

点击“路径编辑”-〉“路径平移”菜单项。

2)拾取路径:

拾取要进行平移的路径对象。

3)定义平移方向矢量:

定义三维空间中平移方向矢量。可直接输入方向矢量分量值(Vx,Vy和Vz),也可以通过矢量选项组进行定义。

4)输入平移距离等参数定义:

输入平移距离、定义是否删除原始路径选项。

5)结束命令:

点击参数定义页中的“确定”按钮,实现平移操作。

参数定义:

三维平移的参数和选项如图2所示。

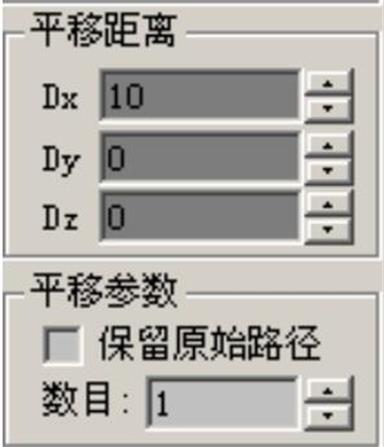

▲图2 三维平移参数和选项

平移距离(Dx,Dy,Dz):

若为正值,则为图形沿着所定义的平移方向进行移动的距离;若为负值,则为图形沿着平移方向的反方向进行移动的距离。

保留原始图形:

选中此选项,则将原始路径在新的位置进行拷贝;不选此选项,则在平移后将原始路径删除掉。

数目:

将选择的路径在给定的方向上,按照给定的数目进行复制,路径之间的距离就是用户设定的距离。
