路径在三维空间镜像

2021-05-23雕刻路径12425

将选中的路径在三维空间中相对某一平面进行对称映像。


▲图1 3D镜像变换

实现方法:

(1)启动三维镜像变换命令;

(2)拾取要进行镜像变换的图形;

(3)定义镜像平面的基点和法矢;

(4)定义其它镜像参数。

操作步骤:

1)启动三维镜像命令:

点击“路径编辑”-〉“路径旋转”菜单项。

2)选择曲线或曲面:

拾取要进行镜像的路径对象。

3)定义镜像平面的基点和法矢量:

定义镜像平面,包括平面基点和平面法矢。可以在参数定义页(图7-7)中直接输入平面基点(Sx、Sy和Sz)和平面法矢(Vx、Vy和Vz),或通过矢量选项组来定义。

4)定义其它镜像参数:

定义是否删除原始路径选项。

5)结束命令:

点击参数定义页中的“确定”按钮,实现该命令。

参数定义:

三维镜像变换的参数和选项如图2:

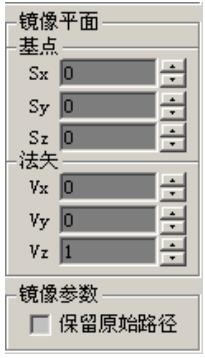

▲图2 3D镜像参数定义

镜像平面基点:

定义平面的基点(Sx、Sy和Sz)。

镜像平面的法矢:

定义平面法矢(Vx、Vy和Vz)。如图3所示。

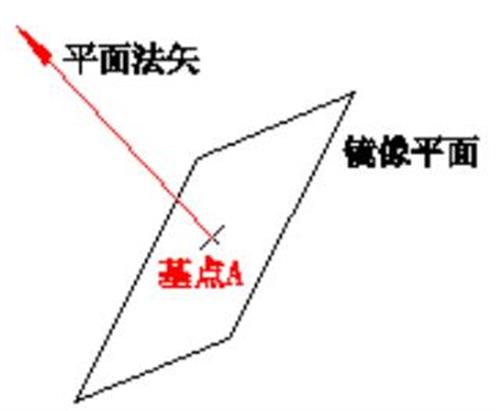

▲图3 镜像平面的定义

保留原始路径:

选择此选项,则为镜像拷贝,镜像后保留原始路径;不选此选项,则镜像后原始路径将被删除掉。
