区域修边

2021-05-20雕刻路径20925

区域修边一般是在区域粗雕刻之后使用的,因为粗雕刻后的区域的侧面效果不好,可能有毛刺。为了获得良好的边界效果和尺寸精度,一般都要采用区域修边。

区域修边的雕刻参数有修边量、修边次数、模糊修边、最少抬刀和忽略外边框,参考图1。


▲图1 区域修边参数

修边量:

此项大于0,则可以修边。该值为总的修边量。

每次修边量 = 总修边量 / 修边次数。

修边次数:

此项大于0,则可以修边。该值为总的修边次数。

每次修边量 = 总修边量 / 修边次数。

模糊修边:

指对于刀具加工不到的窄缝,可以强行让刀具通过,获得分割开的轮廓形状。这一选项主要用于一些非精确雕刻行业,如标牌等,如图2所示。


▲图2(a) 常规雕刻


▲图2(b) 模糊雕刻

最少抬刀:

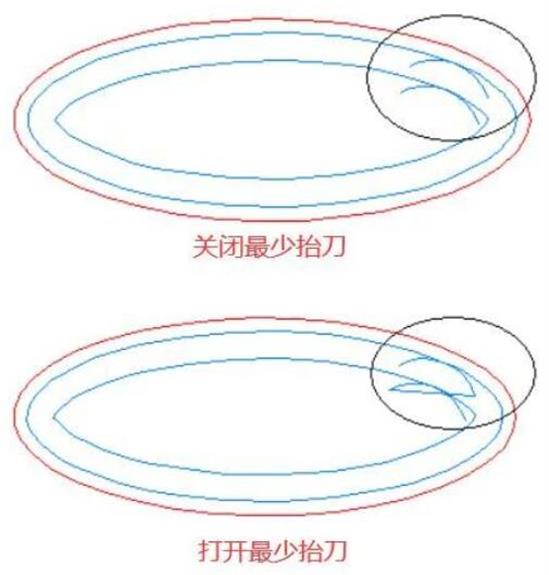

多次修边时减少刀具抬刀。当区域修边次数只有一次时,最少抬刀无效。如图3所示,上边路径为关闭最少抬刀,下面路径为打开最少抬刀。


▲图3 最少抬刀

忽略外边框:

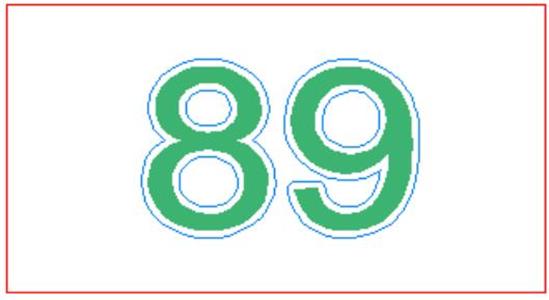

当加工凸出来的字或者图形时,有时在外边加一个辅助的边框,如图4所示。当选中忽略外边框复选框,在修边时,就不需要修辅助的边框了。因为加工这种零件只要保证字体的效果就可以了。


▲图4 忽略外边框
