路径设置

2022-02-11雕刻路径18522

【路径设置】主要为了方便路径编程、计算、查看、输出操作,提供一些常用设置,如下图所示:


▲图 1 路径设置

参数说明:

启用多线程计算模式:

勾选该项,计算路径时可以提高多核CPU的使用率,缩短路径计算时间。

输出Z轴回参考点指令(G91G28Z0):

在程序开始或者结束时,刀具先回到机床Z0点,然后回到参考点的位置,提高安全性。

新建文件时自动加载刀具组:
用于快速加载常用刀具。

新建文件时自动加载项目模板

用于快速加载常用项目模板。

半径/长度补偿号:

刀具半径/长度补偿号的设定分为:刀具编号和路径设定两种方式,其中:

刀具编号:以当前路径中使用的刀具编号作为补偿号进行输出。

路径设定:以用户在当前路径中设定的补偿号为依据进行输出。

五轴曲线刀轴显示长度:

用于控制五轴曲线刀轴的显示长度。

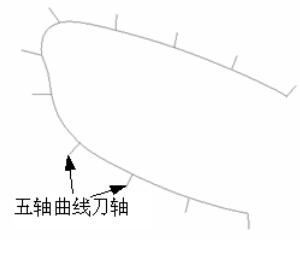

▲图 2 五轴曲线刀轴显示长度

路径刀轴显示长度:

用于设置多轴路径的刀轴线显示长度。

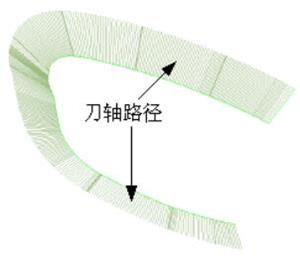

▲图 3 路径刀轴显示长度

缺省输出路径:

用于设定输出路径的缺省存放目录。
