如何避免在精雕SurfMill中使用“保持曲线高度”和“投影变换”时的常见错误?

2025-10-09常见问题138689

在精雕SurfMill软件中编制路径时,很多初学者和有经验的用户都会面临选择“保持曲线高度”和“投影变换”之间的困惑。两者看似相似,但它们在实际加工中对刀触点的影响却截然不同,甚至可能影响到加工的精度和安全性。本篇文章将通过简单易懂的案例对比,帮助你理解这两种方式的差异,从而避免常见的路径编制错误。

问题描述:

在使用精雕SurfMill编程时,有时候你需要在曲线和曲面之间做选择。面对“保持曲线高度”和“投影变换”,许多用户困惑于应当先投影曲线到曲面上,还是先编制路径,再进行投影。这个选择看似简单,但却对加工结果有着重大影响。

方式一:先投影曲线,再使用“保持曲线高度”生成路径

步骤概述:

1、首先将曲线投影到曲面上。

2、然后选择“保持曲线高度”功能来生成加工路径。

问题分析:

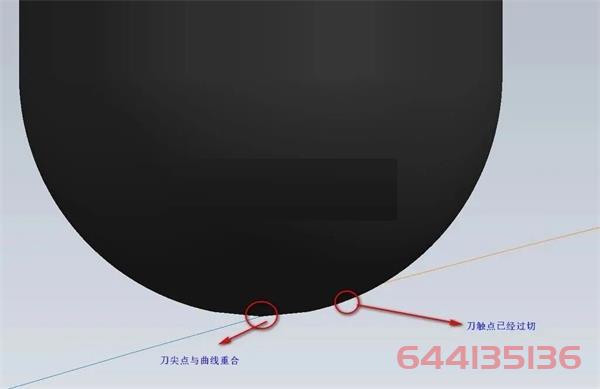

这种方式保证了刀尖点与曲线的重合,但有时会引发刀具侧面与曲面发生干涉,导致过切现象的出现。实际的刀触点可能会偏离理论路径,从而影响加工质量和精度。

实际效果:

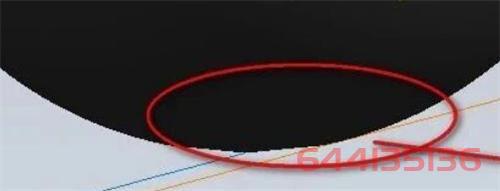

在这种情况下,刀尖虽然与曲线一致,但刀具侧面可能会深入到曲面内部,造成不必要的加工错误。

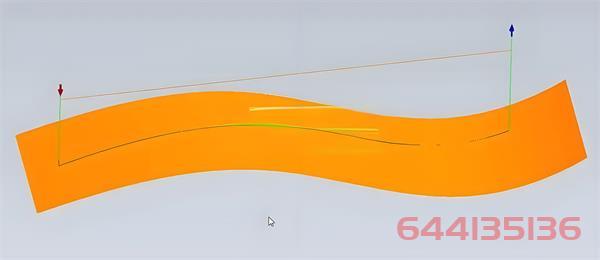

方式二:先生成路径,再使用“投影变换”投影路径到曲面上

步骤概述:

1、首先制作好加工路径。

2、然后将路径投影到曲面上,使用“投影变换”来确保路径紧贴曲面。

问题分析:

这种方法可以有效避免过切现象,刀触点与曲线完全一致。投影变换后,刀具沿着精确的轨迹切削,确保加工精度。

实际效果:

刀具的实际接触点严格遵循投影后的路径,从而避免了因刀具与曲面的干涉而导致的加工错误。

总结与建议:

通过对比两种方法的不同效果,我们可以总结出:

保持曲线高度:

方法可能会出现过切现象,尤其是在复杂曲面加工时容易导致精度问题。

投影变换:

则更适合于复杂曲面加工,因为它能保持刀触点与曲线的精确一致性。

在选择路径生成方法时,用户应根据具体的加工需求、曲面形状和刀具类型来决定最合适的方式,以确保加工质量和安全性。
