精雕软件怎么自动排版?

2021-05-26常见问题28012

下面我介绍一下这款精雕软件自动排版是怎么操作的。

打开精雕软件输入AI矢量图形,下面我以广告字制作的矢量图形为例,为大家演式一下排版的方法,大家可以看一下,很容易懂的,希望大家举一反三。

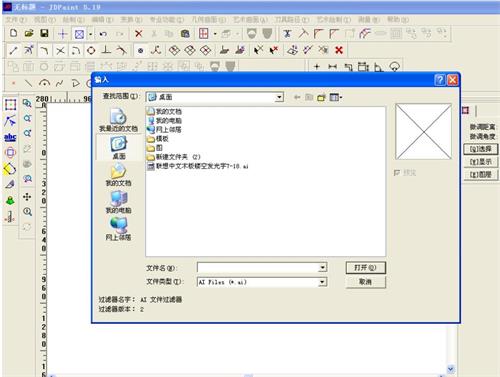

▲图1 打开精雕软件输入AI矢量图形

自动排样的过程:

1、指定排样区域

估算样件所占的面积,大体绘制一个矩形。当然也可以按照被切割有机板的尺寸、形状绘制图形,作为样件摆放的区域(排样边界),当然在绘制矩形时要考虑雕刻机台面的大小。

2、选择样件

选择所有待排笔画。

3、调用“排样工具”功能

点击“排样工具排样工具”命令后,即进入排样工具环境。每个样件周围出现兰色的轮廓,此轮廓为排样工具样件边距,相当于样件“区域等距”后得到的图形,“样件边距”可以重新设置,此功能在下一步中说明。然后,视窗右侧列出“排样工具”的功能按钮。

4、设置排样后笔画之间的间距,笔画与板料之间的距离

完成第三步后,点击“矩形”,弹出“设置搭边距离”对话框,设置板料边距和样件边距。

板料边距:

即笔画与板料之间的距离,默认值为0.5。系统将根据该距离生成新的轮廓图,以绿色显示。我们称之为材料搭边线。板料边距可视情况而定。

样件边距:

即笔画之间的间距,默认值为0.5。系统将根据该距离生成样件的外轮廓,以蓝色显示。我们称之为样件搭边线。

在排样的过程中搭边线相互之间进行干涉检查,避免了笔画的交叉。


▲图2 设置自动排版参数

注意:样件边距要大于或等于使用刀具的半径!

5、“自动排样”

点击“自动排样”按钮,弹出“自动排样设置”对话框,设置参数(各参数的具体含义在后面讲解)。

6、结束排样

系统计算完成后,样件自动摆放在“矩形”中,板料及样件的搭边线继续存在,这时可以使用手动对个别笔画进行调整。

另外介绍2维里也可以自动排版,按快捷键ALT+R+O!
