自动排样

2021-10-12基础入门13883

自动进行排样优化计算,将样件紧凑地摆放到材料边框内。

排样前系统自动判断样件是否位于材料边框内部,位于材料边框内部的样件在排样时将保持不动。因此排样前应当先把需要自动排列的样件移到材料边框外。

如果需要取消原先所有的排样状态,全部重新开始自动排样,先点击“排样重置”按钮,再进行自动排样。

操作步骤:

1、选中样件:

选中需要参与排样的样件。被选中的样件将出现两个操作手柄。系统将只对被选中的样件进行排样,如果没有样件被选中,则对所有样件进行排样。


▲图 1 选中样件

2、点击“自动排样”按钮:

点击导航条上“自动排样”按钮,系统弹出“自动排样设置”对话框。

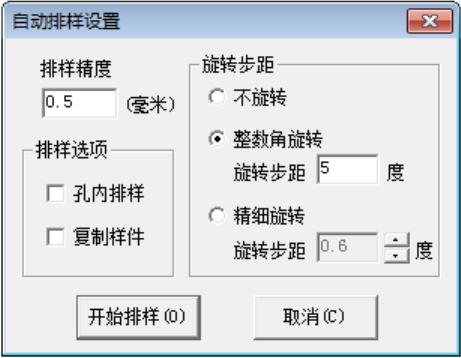

▲图 2 “自动排样设置”对话框

3、设置排样参数:

在“自动排样设置”对话框中设置与自动排样有关的参数。各参数的具体含义请参考“自动排样”功能按钮中的“参数定义”。

4、开始排样:

设置完毕,点击对话框中“开始排样”按钮。

5、等待排样结果:

系统开始自动排样,并弹出排样进度工具条提示自动排样的进度。在自动排样的过程中可以点击“取消”按钮终止排样过程!

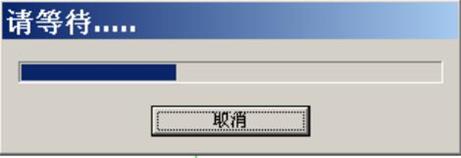

▲图 3 排样进度工具条

参数定义:

排样精度:

排样样件的定位精度。也可以想象为将材料内部区域均匀网格化,网格间距即为排样精度。

当样件和排样边界尺寸较大时,可适当加大排样精度值(降低排样精度),以加快计算速度。当样件和排样边界尺寸较小时,可适当减小排样精度值(提高排样精度),但排样精度过高,会大幅增加计算时间。

修改自动排样精度后将导致全部重新排样。

复制样件:

选中该选项,则将原始样件的拷贝排放到材料边框内,原始样件保持不动。否则直接将原始样件排入材料边框内。

孔内排样:

在具有内孔的样件的孔内排入较小样件(嵌套排样),进一步提高材料利用率。要进行孔内排样,在设置搭边间距时必须选择“保留岛屿”选项。

旋转步距:

自动排样需要对每个样件进行旋转以探测出一个较好的排放位置,旋转步距为旋转探测的每步旋转角度增量。步距越小,排样结果一般来说会更好,但排样时间也将增加。

系统提供了三个旋转步距选项:

a、不旋转

排样时样件不进行旋转,只进行平移。

b、整数角旋转

排样时样件除进行平移外还按指定的整数角度进行旋转。

c、精细旋转

排样时样件除进行平移外还按指定的小数角度(0.1—0.6)进行旋转。

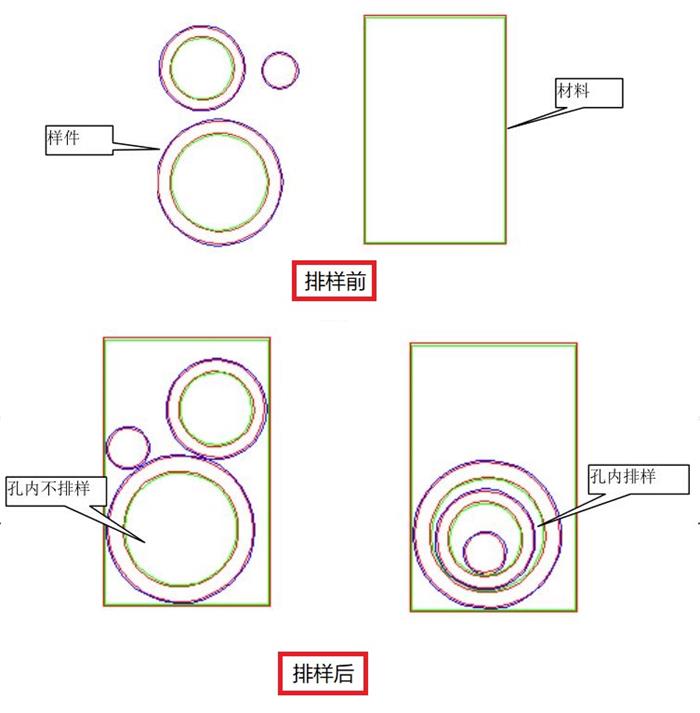

▲图 4 孔内排样示意

为产生较好的排样结果,有几条原则需要注意:

1、大小样件搭配在一起排样时,产生的排样结果一般较好。

因为小样件可以充分利用大样件之间的空隙。

2、对于一些高度耦合的样件,可以人为的先把它们拼装在一起,转为图形组或集合,作为一个整体再参与自动排样。人机结合的排样效果比单纯依赖计算机排样要好一些。

3、当对材料利用率要求不是太高时,可以适当加大旋转步距,以加快计算速度。对于矩形件或外形较为方正时,将旋转步距设为90度可以大大加快计算速度而不过多影响材料利用率。对圆形件可设为不旋转,排样结果不受任何影响。当样件和排样边界尺寸较大时,可适当加大排样精度值(降低排样精度),以加快计算速度。

当样件和排样边界尺寸较小时,可适当减小排样精度值(提高排样精度),但排样精度过高,会大幅增加计算时间。

4、由于自动排样的优化目标之一是尽量降低排样结果的总高度。当样件数目相对于材料面积来说较小时,将材料边框横放和竖放的排样效果可能很不一样。因此应根据实际情况和需要调整材料边框的方向。如下图所示,虽然两种排样结果的总高度是一样的,但边框竖放的排样结果的材料利用率显然要高一些。


▲图 5 高度耦合样件

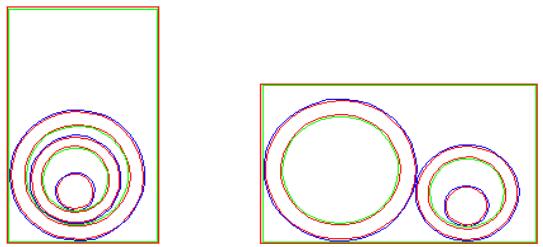

▲图 6 横排与竖排
