角平分线

绘制两条互成角度的直线的角平分线。如图1所示。

▲图1 角平分线

实现方法：

（1）启动角平分线命令；

（2）拾取两条直线；

（3）输入角平分线长度。

操作步骤：

1、启动角平分线命令：

点击“曲线绘制”->“直线”菜单项或绘制工具条中的<两点直线按钮（如下图2）>按钮；

▲图2 两点直线按钮

在导航工具栏中选择<角平分线（如下图3）>绘制选项。

▲图3 角平分线选项

2、选择直线1：

拾取第一条直线。

3、选择直线2：

拾取第二条直线。

4、输入直线长度：

可以单击鼠标右键接受括号中的默认值，或直接输入直线长度后回车，也可以拖动“橡皮筋”在角度方向上定义另外一点来确定直线的长度。

5、选择保留直线：

从四条角平分线中，拾取一条需要保留的直线段。

说明：

1、要绘制的角平分线的起点为这两条互成角度的直线或直线延长线的交点；

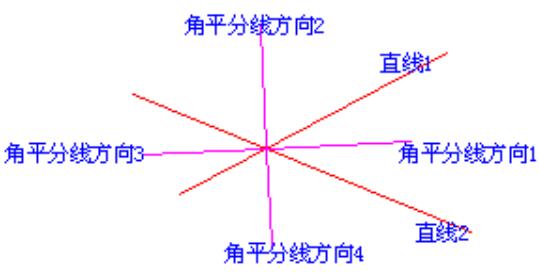

2、两条互成角度的直线有四个夹角，因此选择了两条直线后，就有四个方向上的角平分线可供选择（图4）；系统将根据用户拾取两条曲线的位置确定一默认的方向，用鼠标拖动“橡皮筋”的方向将限制在这四个方向上。定义的直线的长度为相对于起始点在“橡皮筋”方向上的长度。

▲图4 两条直线的四个角平分线方向
