极坐标也是一种常用的点坐标输入方式。

极坐标系:

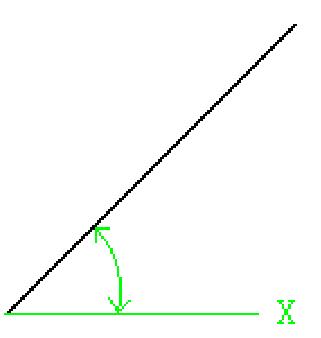

原点和 X 正半轴组成的坐标系,如图1所示。


▲图1 极坐标系

极坐标:

在极坐标系中,由角度、长度来确定另一点位置的坐标。

1、极坐标的表示方法

(~长度,角度)或(~ρ,α)。如图2所示。


▲图2 极坐标表示

2、极坐标的输入方法:

例如绘制一条直线,直线的长度是 100mm,斜度是 45 度,如图3所示。


▲图3 极坐标绘制直线

操作步骤:

1、 选择命令:

选择“曲线绘制(ALT+D)→直线(L)”菜单, 提示条提示“两点直线:输入直线的起点:”,用鼠标在绘图区任意点击一下,确定直线的起点,这时在工作区内出现可以绕起点随意拉动旋转的橡皮筋。

2、 输入极坐标:

当状态条提示“两点直线:输入直线的末点:”,输入“~100,45”,如下图所示。输入完后回车,直线绘制完成。


▲图4 输入框

说明:

在输入极坐标时,输入的长度值如果为正值,直线为正向,为负值,直线是反向;角度按照顺时针旋转的方向定为负值,按逆时针旋转的方向定为正值。
