特征点捕捉

2021-07-26基础入门20601

特征点捕捉命令是精雕软件提供的另一个绘图辅助工具,用于帮助用户更精确地作图。特征点捕捉也即我们通常所说的自动导航。采用下面方法可切换特征点捕捉命令的开启与关闭:

1)单击菜单栏中的“视图/自动导航”菜单命令,即可切换自动捕捉的开关。

2)单击工具栏中的特征点捕捉命令的开关按钮“自动捕捉功能开关按钮.jpg”。

特征点捕捉功能开启与关闭按钮的表现形式:

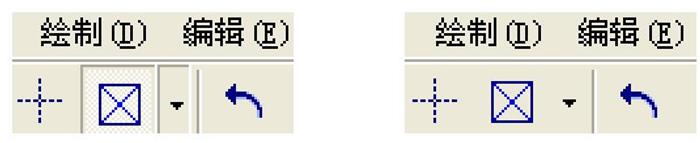

▲图1 自动捕捉功能开启与关闭

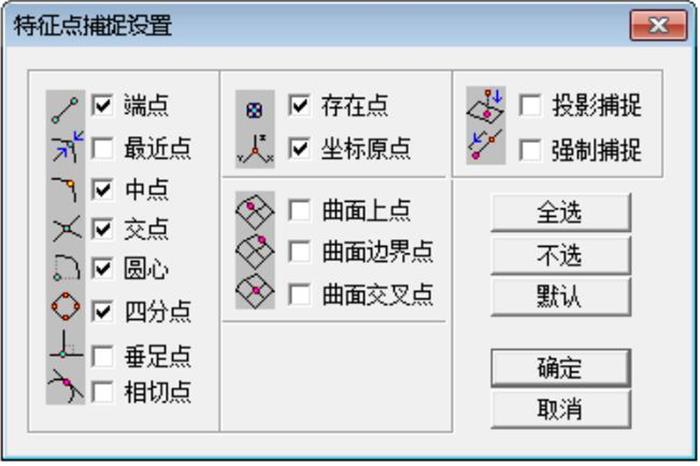

▲图2 特征点捕捉设置对话框

精雕软件提供了八种对象特征点捕捉模式可供选择,如下表所示。

端端点:

端点捕捉模式,捕捉的是距光标最近的直线、圆弧、多义线等的端点。也捕捉空间曲线的端点和曲面边界线的端点。

中中点:

中点捕捉模式,捕捉的是距光标最近的直线、圆弧、多义线等的中点。也捕捉空间曲线的中点和曲面边界线的中点。

圆心:

圆心捕捉模式,捕捉的是距光标最近的圆、椭圆或圆弧的圆心。

交点:

交点捕捉模式,可以捕捉曲线两两相交的交点。

相切点:

切点捕捉模式,是在圆、椭圆、圆弧或曲线上捕捉某一点,该点与上一拾取点形成的连线与这些对象相切。

垂足点:

垂点捕捉模式,捕捉的是直线、圆弧、椭圆或者曲线上的某一点,该点与上一拾取点形成的连线与这些对象垂直。

四分点:

四分点捕捉模式,捕捉的是距光标最近的圆、圆弧、椭圆上0度、90度、180度或270度位置的点。

最近点:

最近点捕捉模式,捕捉的是距光标最近的对象上的某一特征点。

强制捕捉:

选中”强制捕捉”模式按钮,系统强行捕捉距离光标最近的图形对象上的特征点;

不选中”强制捕捉”按钮,系统只捕捉距离光标最近的,在光标捕捉范围之内的特征点;

投影捕捉/空间捕捉:

“投影捕捉”和“空间捕捉”是一对开关按钮。选中”投影捕捉”按钮,系统自动把光标捕捉到的三维空间点投影成为当前的绘图面上的点;

选中“空间捕捉”按钮,系统将光标捕捉到的三维空间点作为空间点处理;

点击“投影捕捉”按钮,按钮提示为“空间捕捉”,反之亦然;

禁止捕捉:

选中“禁止捕捉”按钮,特征点自动捕捉功能被关闭。

再点击“禁止捕捉”按钮,特征点自动捕捉功能被启动。此外,用鼠标点击“禁止捕捉按钮.jpg”按钮,特征点自动捕捉功能被启动;用鼠标点击“自动捕捉关闭状态.jpg”按钮,特征点自动捕捉功能被关闭。

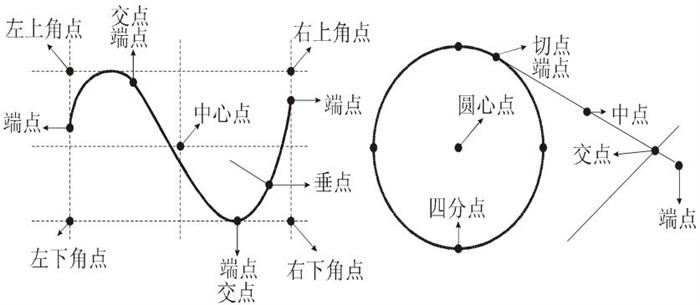

▲图3 特征点类型

如果启动了特征点捕捉功能,在执行一些命令时,随着鼠标在图形上移动,会时常出现特征点的代表符号,说明已经捕捉到了附近的特征点,例如,在出现“特征点符合.jpg”时,说明已经捕捉到了图形的端点,如图4,这时只要单击一下鼠标,所需要的点就捕捉在这个特征点上了。

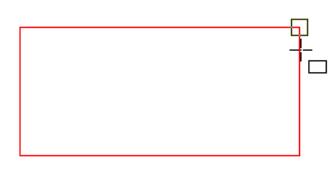

▲图4 捕捉图形端点
