精雕正交捕捉模式

2021-07-24基础入门16441

正交捕捉是用于辅助绘图的一种工具,利用精雕软件的正交捕捉,可以绘制出完全相垂网点直或者相互平行的直线,特别是在许多绘制需要完全垂直和平行的情况下,这种方式更能显示其优势。采用下面方法可切换正交的开启与关闭:

1、单击菜单栏中的“视图/正交捕捉”命令。

2、单击工具栏中的正交模式捕捉功能的开关按钮“精雕软件正交捕捉按钮.jpg”。

启动了正交模式之后,无论是在执行绘制中的命令,还是在执行变换中的平移、旋转、镜像等命令,鼠标在确定了第一个点后,移动鼠标,当前点并不是移动到鼠标的位置,而是只在水平方向或竖直方向进行移动,如图1所示。点击鼠标左键即可确定第二点。

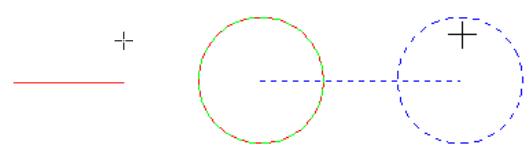

▲图1 正交捕捉

说明:

在正交模式输入过程中,按住Ctrl键,可以进行短轴输入,否则为长轴输入。
