两直线圆弧

已知两条直线和圆弧半径绘制一圆弧，使圆弧与第一条直线相切并且圆心在第二条直线上，如图1所示。

▲图1 两直线圆弧

实现方法：

（1）启动两直线圆弧命令；

（2）拾取两条直线；

（3）输入圆弧半径；

（4）选择要保留的圆弧。

操作步骤：

1、启动两直线圆弧命令：

点击“曲线绘制”->“圆弧”菜单项或绘制工具条中的<绘制圆弧按钮（如下图2）>按钮；

▲图2 绘制圆弧按钮

选择导航工具栏中的<两直线圆弧（如下图3）>绘制选项。

▲图4 两直线圆弧选项

2、选择圆弧相切直线1：

拾取第一条直线，圆弧将与该直线或延长线相切。

3、选择圆心所在的直线2：

拾取第二条直线，圆弧的圆心将位于该直线上或其延长线上。

4、输入圆弧半径：

输入圆弧半径，可以单击鼠标右键接受括号中的默认值，也可直接输入新的角度值后回车。

5、选择保留圆弧部分：

点击要保留的圆弧段即可。定义好两条直线和圆弧半径后，满足该

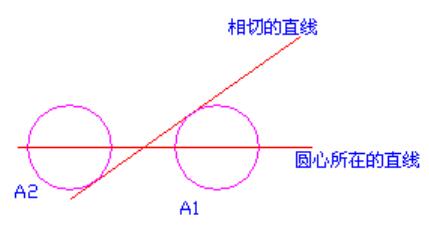

条件的圆弧可能有两个并显示在屏幕上，图4所示弧A1和A2。

6、选择圆弧相切直线1：

可继续根据状态栏提示重复上面四步骤来绘制多条两直线圆弧，或单击右键结束。

▲图4 选择满足条件的圆弧

说明：

所拾取两条直线不能相互平行，否则不能生成该圆弧
