与3图形相切

2021-07-31基础入门6895

已知三条曲线绘制圆弧,该圆弧和这三条曲线均相切,如图1所示。

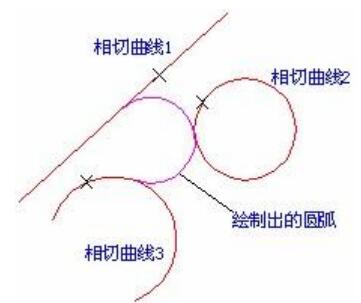

▲图1 与三条曲线相切的圆弧

实现方法:

(1)启动与3图形相切圆弧命令;

(2)拾取圆弧要相切的三条曲线;

操作步骤:

1、启动与3图形相切圆弧命令:

点击“曲线绘制”->“圆弧”菜单项或绘制工具条中的<绘制圆弧按钮(如下图2)>按钮;

绘制圆弧按钮

▲图2 绘制圆弧按钮

选择导航工具栏中的<与2图形相切>绘制选项。


▲图3 与3图形相切选项

2、选择曲线1:

拾取相切曲线1。

3、选择曲线2:

拾取相切曲线2。

4、选择曲线3:

拾取相切曲线3。

5、选择曲线1:

拾取绘制下一段圆弧的相切曲线1,或单击鼠标右键结束。可连续绘制多条与三曲线相切圆弧。

说明:

1、三条相切曲线的拾取位置不同可能生成不同的圆弧段,如图2-37(a)和(b)。

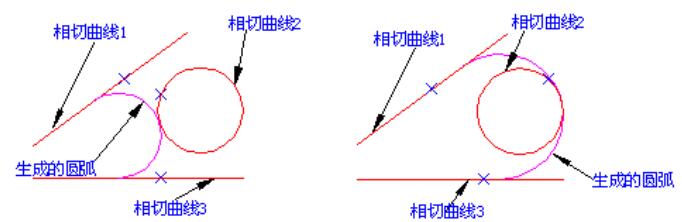

▲图4 三条曲线的拾取位置不同所生成的圆弧段(X表示曲线的拾取位置)

2、三条相切曲线的拾取顺序不同,也可能生成不同的圆弧段。比较图5选择的三条曲线的顺序不同所绘制出的圆弧段。


▲图5 与三条曲线相切的圆弧(X表示曲线的拾职位置)

3、不能在三条平行直线之间生成与它们均相切的圆弧。
