网格点捕捉

2021-07-24基础入门17256

为了帮助绘图者选择合适的位置,网格点(或栅格)是一种非常有用的工具。网格点只作为绘图的辅助工具出现,不是图形的一部分。选择“视图(ALT+V)→网格捕捉(V)”菜单,网格捕捉功能启动,绘图区出现如图2-3所示的栅格网点。


▲图1 网格点捕捉显示

在网格捕捉状态下,如果显示的网点之间的距离等于系统设置中的网点间距时,这时绘制图形,用鼠标直接在绘图区点击输入点的位置,这个点就会落到距离鼠标最近的网点上。

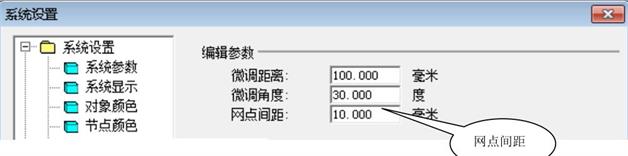

网点间距可以调整,网格点间距设置可以在菜单栏中的“文件/系统设置”命令来进行,在系统参数中改变“网点间距”,如图2所示,详细过程请参照“系统设置”说明功能。


▲图2 网格点间距设置

网格捕捉的启动或关闭必须通过“视图/网格捕捉”来进行切换。网格点的显示和捕捉只在二维显示环境中有效,在三维显示环境中系统未加支持。

说明:

在使用网格捕捉的方法时,最好将〖正交模式〗和〖特征点捕捉〗按钮复位,否则网格捕捉将受到影响。
