集合

2021-10-12基础入门12788

与群组类似,集合也是将多个对象组合为一个整体单元,对这多个对象不仅可以象群组一样进行统一地选择和变换。与群组不同的是它还可以整体进行编辑操作,包括“编辑”菜单里的命令、节点编修、图形修边等操作,而且集合后的图形组具有一致的颜色填充和轮廓属性,可以通

过“集合”命令重新界定一组图形的轮廓边界,生成新的填充、编辑或雕刻区域。另外集合中的文字对象也改变为图形对象。

在“变换”菜单中有创建集合和取消集合两种操作。

一、创建集合

创建一集合对象的步骤为:

1、选择图形:

拾取要进行集合的多个图形对象。

2、启动集合命令:

点击“变换”->“集合”菜单项或变换工具条中的集合按钮。


▲图 1 集合按钮

二、取消集合

取消集合命令的操作步骤为:

1、选择集合对象:

选择要进行打散的集合对象。

2、启动取消集合命令:

点击“变换”->“取消集合”菜单项或变换工具条中的取消集合按钮。


▲图 2 取消集合按钮

三、集合的特点:

集合后的图形有以下主要特点:

1、多个区域轮廓的集合可以生成新的区域轮廓

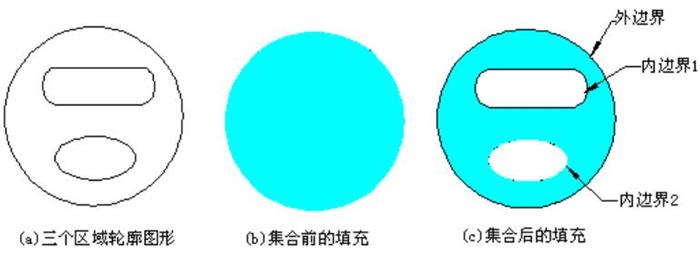

一个区域的轮廓是由一条闭合的曲线或一条首末点共享的曲线构成的;将两个区域轮廓进行集合后,可组合生成一个新的区域。图8-69(a)为集合前的三个区域轮廓,(b)和(c)分别为将这三个区域轮廓进行集合前后的轮廓区域的填充效果。


▲图 3 区域轮廓集合后的新的区域

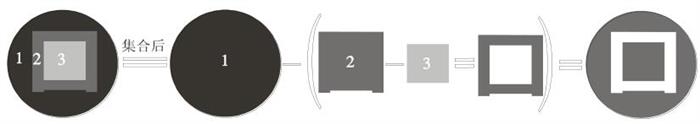

若有多个相互嵌套的区域轮廓进行集合,则新的区域轮廓的界定原则为:从里向外数第二个轮廓区域减去第一个轮廓区域生成一个新的区域,然后用第三个轮廓区域减去这个新的区域又生成一个新的区域,就这样依次类推,得出最终的轮廓区域。图4所示:


▲图 4 相互嵌套的区域轮廓的集合

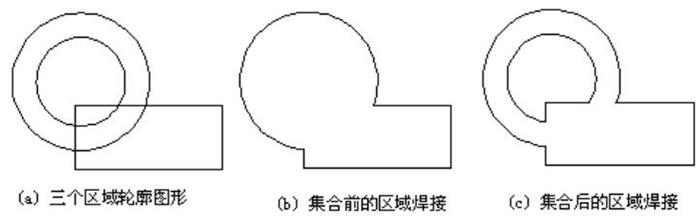

由于集合后重新界定了新的轮廓区域,比较下图中将两个圆集合前和集合后的区域与矩形区域进行区域焊接运算的结果。


▲图 5 集合后的图形进行的区域焊接

2、可以对集合中的多个图形进行整体的编辑变换

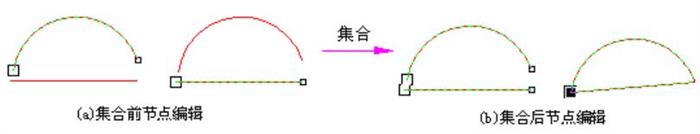

集合后的图形组不仅可以进行整体选择和变换,还可以进行“编辑”菜单中的所有编辑命令,另外还可以整体进行节点编辑、艺术变形等。图6(a)为集合前,每次只能选中一个图形进行节点编辑,图(b)为将这两个图形集合后进行节点编辑,将会使这两个图形同时被选中来进行节点编辑。


▲图 6 集合前后的节点编修

3)文字集合后,改变属性:变成图形,不再具有文本属性。

4)集合的操作对象:只能是图形和文字。
