变形

2021-09-07浮雕8181

网格曲面变形就是网格曲面按照给定的变形曲线的形状发生变化(平移或比例变形),变形曲线只能是一条,如果选择多个网格曲面进行变形,那么这些网格曲面都是按照同一种规律变形。如图 1 和 2 所示。

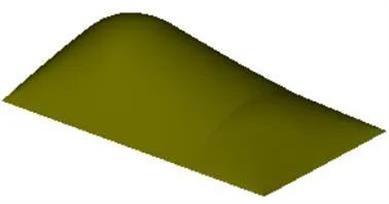

▲图 1 原始网格曲面


▲图 2 平移变形

操作步骤:

1、 构造变形曲线:构造如图 3 所示的两条直线,其中一条是基线,基线一般绘制成水平直线或坚直直线,另一条为变形线,变形线可为任意形状。这里绘制一条斜线。


▲图 3 基线和变形线

2、 选择变形使命“艺术曲面-变形”:分别选择被变形曲面、变形基线、变形曲线。(右键切换)

3、 选择变形方向。(X 轴方向或 Y 轴方向)

4、 选择变形方式。

5、 输入精度。

6、 点击确定。

点击〖确定〗按钮,可生成如图 5 所示的曲面。

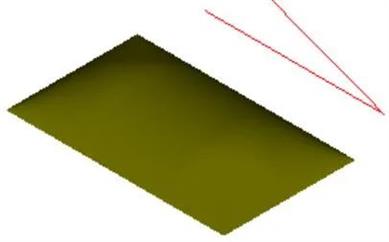

▲图 4 变形前

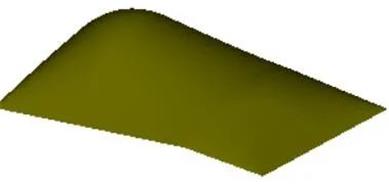

▲图 5 变形后

参数定义:

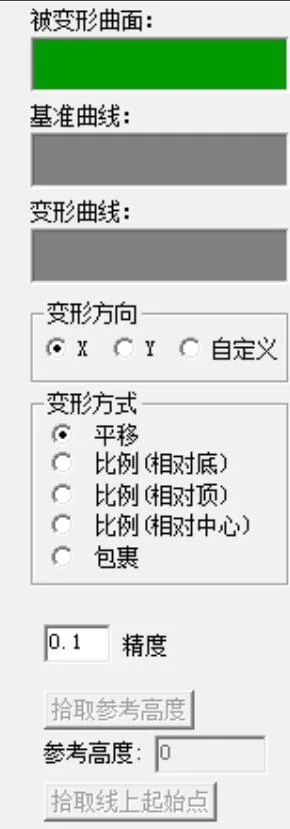

▲图 6 变形参数设置

变形方向:此命令提供的变形方向有两个即X轴方向与Y轴方向。

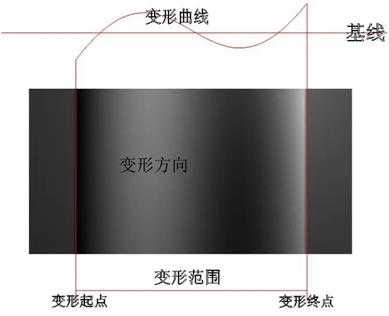

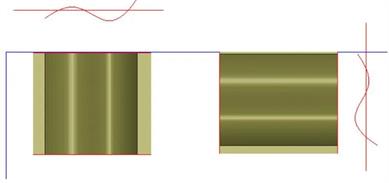

▲图 7 X轴方向变形和Y轴方向变形方向


▲图 8 基准曲线和变形曲线

变形方式:包括平移和比例这两种变形方式。

(1)平移:平移是将网格曲面的每点以变形曲线与水平基线 y 方向的坐标差作为平移量(水平基线的长短没有影响)进行变形,变形起点是曲面最左边的点(即 x 坐标值最小的点),如图 9 所示。变形曲线可以在基准曲线底下方(网格变形效果为往下平移)。

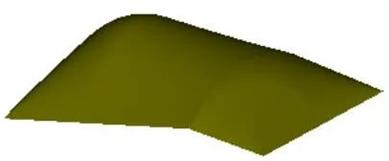

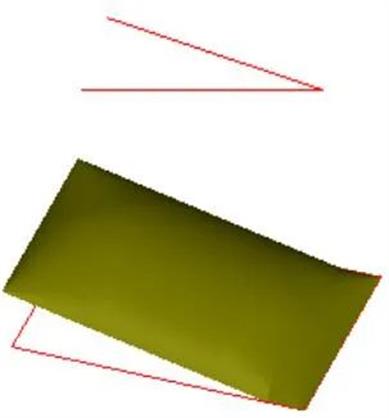

▲图 9 变形曲线为直线时的平移变形效果

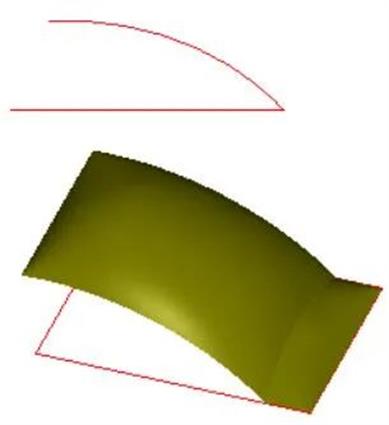

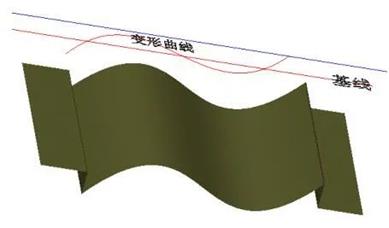

▲图 10 变形曲线为曲线时的平移变形效果

(2)比例:比例又分为相对底、相对顶和相对中心三种,分别如下图所示:

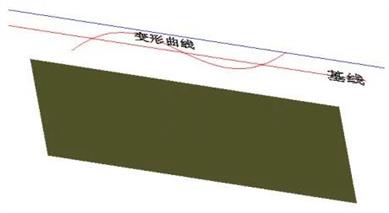

▲图 11 基准曲线、变形曲线和原曲面

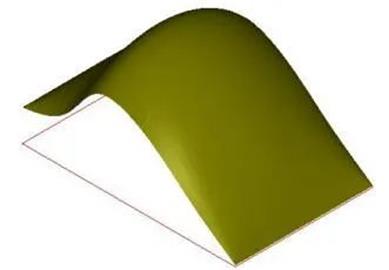

▲图 12 相对底


▲图 13 相对顶


▲图 14 相对中心

精度:变形后曲面的拟和精度。缺省值是0.1。

说明:

1.变形曲线不能是封闭曲线。

2. 变形范围是由变形曲线的起点与终点决定的,当沿 X 轴变形时,变形范围是过变形曲线起点与终点的两条竖直线所夹部分的曲面。同样,当沿 Y 轴变形时,变形范围是过变形曲线起点与终点的两条水平线所夹部分的曲面。

3. 基准线所起的作用仅仅是变形的中心。
