灰度位图转浮雕

2021-11-26浮雕10858

把一灰度位图或颜色位图图象转换为一矩形网格曲面。如图1所示。


▲图 1 位图转浮雕

操作步骤:

1)选择命令“模型→位图转浮雕”,系统弹出如图2所示的对话框,选择需要转浮雕的位图。

2)设置参数

3)点击确定按钮完成转换。

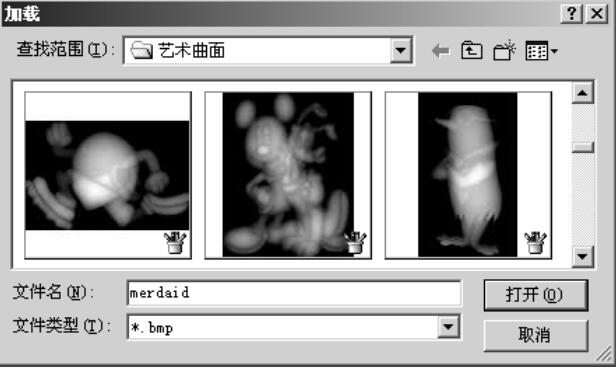

▲图 2 打开文件对话框

位图转浮雕参数定义:

长长(X):

X方向尺寸,不能修改,由图象的分辨率及水平方向的点数决定。

宽宽(Y):

Y方向尺寸,不能修改,由图象的分辨率及垂直方向的点数决定。

高高(Z):

曲面高度。可根据要求输入数值。

黑色最高:

图象中黑色区域转化为高点,白色区域转化为低点。

白色最高:

图象中白色区域转化为高点,黑色区域转化为低点。

限高:

模型的限高值。

保低:

模型的保低值。

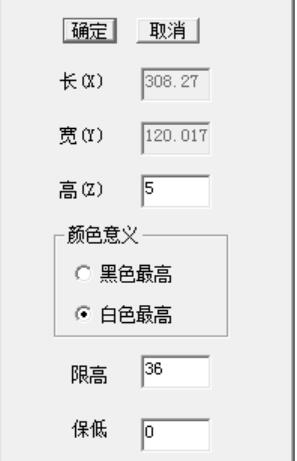

▲图 3 位图转浮雕对话框

说明:

目前该命令仅处理.BMP图象,对其它格式的图象文件必先转化为.BMP格式。对彩色图象,系统内部先转化为灰度图象,然后转为浮雕曲面。
