单线浮雕

2021-08-24浮雕9743

单线浮雕是将特征线(对特征线没有要求,可以是封闭的或者不封闭,相交或者不相交的曲线)构成的区域按照一定的高度、截面和边界角度进行浮雕处理,如图1和2所示。单线浮雕有些类似区域浮雕,但是,区域浮雕对图形区域要求很苛刻,即区域的边界曲线必须要是封闭曲线;而单线浮雕不仅无此要求、对描图的要求不高,而且对描图中出现的交叉曲线也能处理;

此外,线条越多越密,单线浮雕计算速度越快。

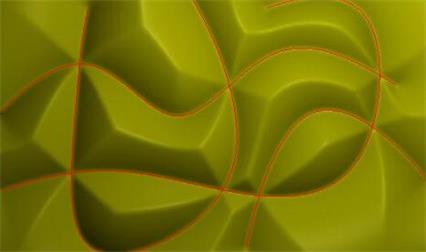

▲图1 特征线为不相交的曲线


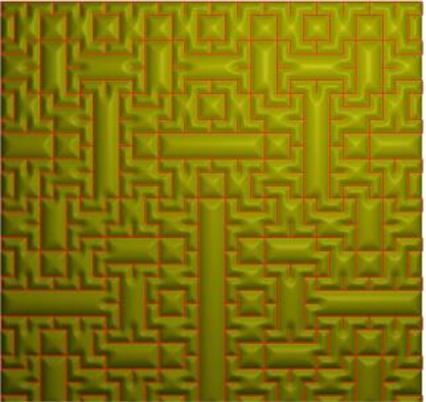

▲图2 特征线为相交的曲线

操作步骤:

1、构造特征线:

任意构造,特征线可以是闭合的,也可以是不闭合的或自交的。

2、选择单线浮雕命令:

设定各项参数,完成设置,确定生成单线浮雕:从艺术曲面菜单上选择单线浮雕命令,设定其中的各项参数(其参数与区域浮雕中的参数类似),点击确定按钮生成单线浮雕。如图3所示是单线浮雕参数的设置界面。

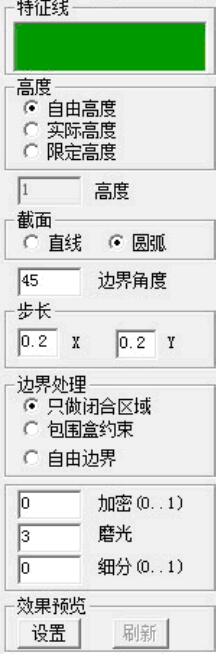

▲图3 单线浮雕参数定义

参数定义:

高度:

包括自由高度、实际高度和限定高度,其含义和区域浮雕中的参数相同。请参见“区域浮雕”的相关参数说明。

截面:

包括直线和圆弧。前者的截面为三角形,后者的截面类似椭圆。请参见“区域浮雕”的相关参数说明。

边界角度:

特征线形成的侧面与水平面的夹角。请参见“区域浮雕”的相关参数说明。

步长:

网格的尺寸精度是每个小网格的尺寸,系统默认网格尺寸精度x、y方向都为0.2mm,即每0.2mm×0.2mm区域内生成一个网格;此值越小,单位区域内生成网格数目越多,系统计算时间越长,反之网格数目越少,系统计算时间越短。用户可根据设计浮雕的表面精度要求来设定。

边界处理:

包括只做闭合区域、包围盒约束和自由边界三个选项。

1)只做闭合区域:只对特征线中的曲线相交形成的闭合区域进行浮雕处理。如图4所示。

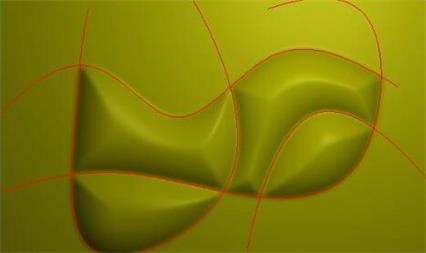

▲图4 只做闭合区域

2)包围盒约束:浮雕曲面的边界要受到特征线包围盒的约束,其边界要与包围盒边界重合,形成的单线浮雕曲面在边界处的曲面高度为0,如图5所示。

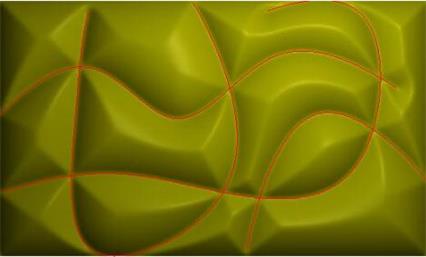

▲图5 包围盒约束

3)自由边界:边界不受约束,形成的浮雕曲面的边界可以上翘,在边界处曲面高度一般不为0。如下图6所示。


▲图6 自由边界

注意事项:

加密、磨光、细分:意义同“网格曲面加密/磨光/细分“,请参见“网格曲面加密/磨光/细分”的参数说明。
