椭圆截面

2021-08-24浮雕12439

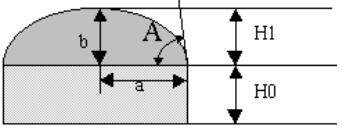

椭圆截面可以构造出整体光滑的网格曲面。截面形状总是使用部分椭圆曲线控制曲面的变化趋势,截断的这部分椭圆端点的切线与水平线的夹角就是侧面角度A。其中形状系数S仅仅用于变化基准高度H0以上的部分,如图1所示。


▲图1

椭圆截面形状主要是通过倾斜角度A、短轴与长轴的比例S以及曲面高度控制的。

倾斜角度是侧面与底平面之间的夹角,用角度A表示。系统提供了五种控制椭圆高度的方法,即:自由高度(自由膨胀)、限定高度、实际高度、完全等高、部分等高,它们的效果特征与三角截面是一致的,其五种造型效果分别如图2—6所示。


▲图2 自由高度


▲图3 限定高度


▲图4 实际高度


▲图5 完全等高


▲图6 局部等高
