网格曲面裁剪

2021-09-08浮雕19161

网格曲面裁剪命令能按曲面对网格曲面进行裁剪。网格曲面裁剪命令常和网格曲面上画线命令结合使用,通过曲面上画线或求交、曲线投影等方法得到曲面上的曲线。如图1所示。


(a)用封闭曲线修剪曲面

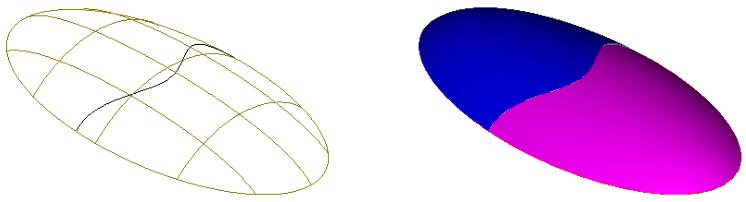

(b)用贯穿曲面的曲线修剪曲面

▲图1 网格曲面修剪

操作步骤:

1、构造被剪曲面:

在艺术曲面中选中网格曲面裁剪功能,选择被剪网格曲面和曲面上线。

注意,曲面上线要是封闭的曲线或者贯穿网格曲面的曲线。

2、设定参数,裁剪网格曲面:

设定完参数,点击确定按钮,系统修剪网格曲面。

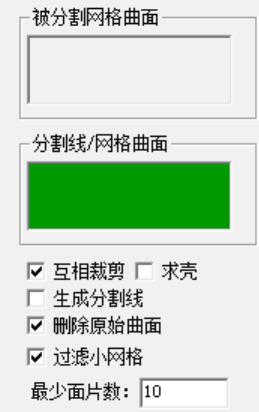

▲图2 网格曲面修剪参数设置
