平面修剪

2021-09-08浮雕14680

平面修剪是用一个无限大的平面来修剪网格曲面形成新的网格曲面。如图1所示。


▲图1 用经过(0,0,1)的水平平面修剪网格曲面

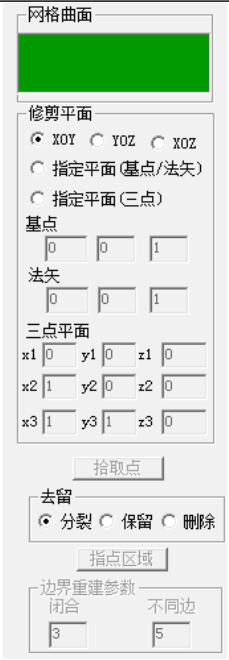

▲图2 平面修剪参数设置

操作步骤:

1、构造被剪曲面,选中平面修剪功能:在艺术菜单中选中平面修剪功能。

2、设定参数,修剪网格曲面:设定完参数,点击确定按钮,系统修剪网格曲面。

参数定义:

如图2平面修剪参数设置界面,以下是平面修剪中用到的参数。

修剪平面类型:

包括XOY平面、YOZ平面、XOZ平面、基点/法矢平面和三点平面。

平面基点:

平面基点为平面上的一点(其意义如图6-303所示)。

平面法矢:

平面的法向矢量。

三点平面:

用三个点来确定修剪平面。

去留:

意义同网格曲面修剪的参数,请参见其参数的说明

边界重建参数:

意义同二维闭环修剪的参数,请参见其参数的说明

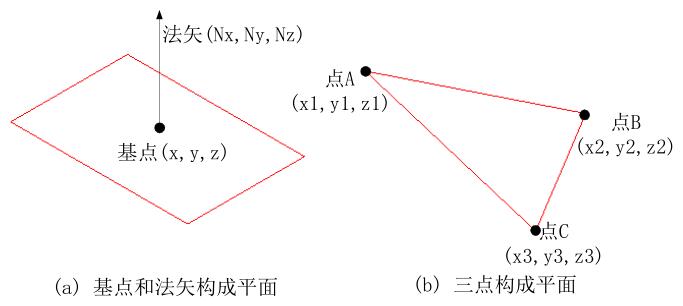

▲图3 平面定义方式
