位图转网格

2021-08-30浮雕6807

现实生活中有大量丰富多彩的图片图象,互联网上的位图资源更是比比皆是,精雕软件ArtForm也提供了各种丰富的纹理图象。图象纹理提供的位图转网格功能便可以充分利用这些位图资源,将这些位图图象转换为网格曲面(如图1和图2所示)。

同时,直接构造具有较好的艺术效果的网格曲面,不但要求用户要有较高的艺术内涵,还需要有一定的CAD/CAM软件的操作能力,这不能不说对用户有些苛求。通过用位图转网格,我们可以直接、方便、快速、高效地把数不胜数的各式各样的位图图象转换为需要的网格曲面。

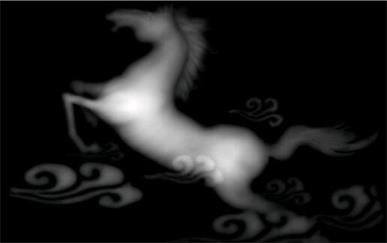

▲图1 位图图象

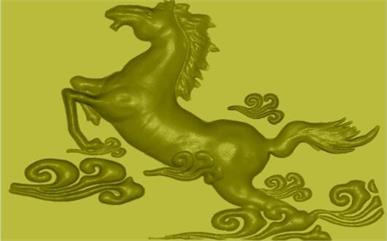

▲图2 对应的网格曲面

实现方法:

(1)打开位图文件;

(2)位图转换为网格曲面。

操作步骤:

1、打开一个位图图象:

点击“文件”菜单的“输入”命令,选择“所有文件类型”,在弹出的对话框中将文件类型改为BitmapFiles(*.bmp),打开一个位图文件。如图3所示。


▲图3 图象显示

2、点击菜单命令“位图转网格”,设置参数:

点击菜单命令“位图转网格”,系统弹出如图4所示对话框。设定相应参数。

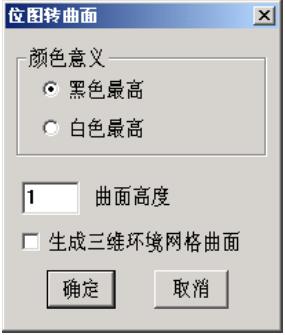

▲图4 位图转网格参数设置

3、单击〖确定〗按钮,系统生成网格曲面:

单击〖确定〗按钮,系统生成网格曲面。用鼠标点选常用工具栏中〖显示模式〗中的〖渲染〗按钮,得到网格曲面的渲染效果,渲染效果如图5所示。

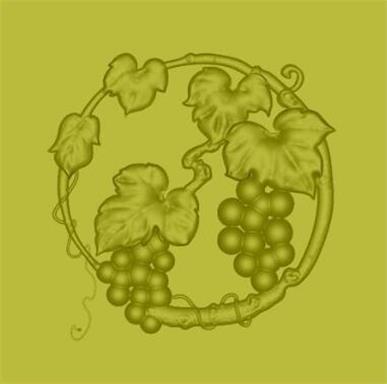

▲图5 转化的网格曲面渲染效果

位图转网格参数说明:

白色最高:

图象中灰度值最大(211,即亮度最大)的象素点对应转换后曲面的最高点。

黑色最高:

图象中灰度值最小(0,即亮度最小)的象素点对应转换后曲面的最高点。

曲面高度:

设置图象转换所生成网格曲面的高度(单位为毫米)。系统的缺省值是1mm。

生成三维环境网格曲面:

选中此选项,可以生成三维环境下的网格曲面,在三维曲面造型环境下可以看到生成的网格曲面。

说明:

1、“黑色最高”与“白色最高”生成后网格曲面效果正好相反(凹凸互换),实际设置中要考虑到图象的凹凸效果。

2、图象是使用256级的灰色来模拟颜色的层次,组成灰度图象的各个象素点的灰度值随着图象亮度的变化而变化,其中象素点灰度值为255时亮度最大;灰度值为0时亮度最小。图象其他各象素点灰度值在此范围内变化。
