纹理填充

用给定的图象纹理来填充目标对象来得到一个位图图象（原目标对象被删除，如图 1 和图 2 所示）。纹理填充命令能够形成新的位图图象，还经常和位图转网格、圆柱面映射拼合等命令结合使用来设计各种纹理辊筒曲面，这在参数说明中会仔细说明。

需要说明的是，在结合位图转网格、圆柱面映射拼合等命令执行纹理填充操作的时候，一般要使目标对象的长度是纹理位图的长度整数倍，这样形成的纹理填充图象的左右边界对应点的象素值相等，用这样的纹理填充图象转换为网格、再进行圆柱面映射拼合，能使生成的辊筒边界刚好缝合，没有接痕。

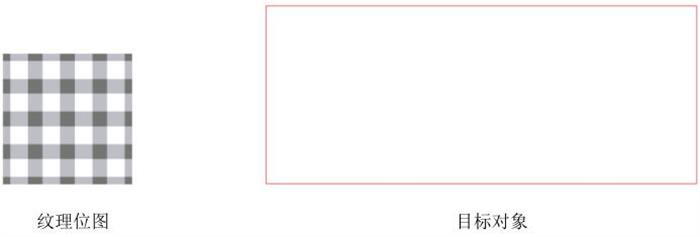

▲图 1 纹理位图和目标对象

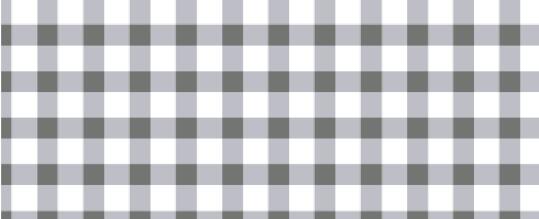

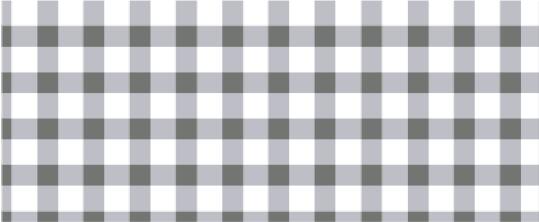

▲图 2 纹理填充

实现方法：

（1）打开位图文件；

（2）纹理填充目标对象。

操作步骤：

1、打开位图文件，并构造目标对象：

目标对象可以是任何图形、图象、曲面和位图。

2、纹理填充目标对象：

选择纹理填充命令，分别鼠标点选纹理位图和目标对象。

3、按 ESC 键：

结束纹理填充命令。

参数说明：

▲图 3 纹理填充参数设置

左右边界相等：

填充目标对象后，左右边界点的象素值是否相等。

▲图 4

若左右边界相等，则转换得到的图象左右边界上的点的象素值相等，在接下去进行的一些操作如位图转网格和圆柱面映射拼合中，因为左右边界的一致性，使得边界能很好地缝合，增强艺术曲面的精致性。

如图5 和图 6 分别是左右边界相等和不等的对比，可以看出，左右边界相等的情况下，图象的左边界和右边界的象素点相同都为黑色，而左右边界不相等时，图象的左边界象素点为黑色，右边界象素点有的地方为黑色、有的地方为白色。

▲图 5 左边界和右边界相等（放大图）

▲图 6 左边界和右边界不相等（放大图）

以下是纹理填充命令和位图转网格、圆柱面映射拼合等命令结合使用来形成艺术曲面辊筒的一些图例（关于圆柱面映射拼合的操作请参看其说明）。

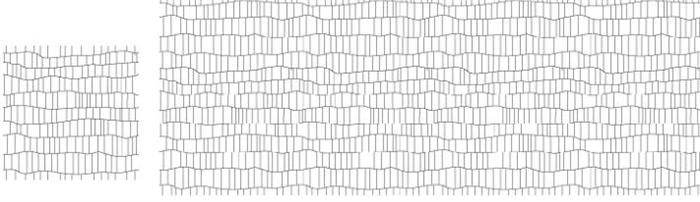

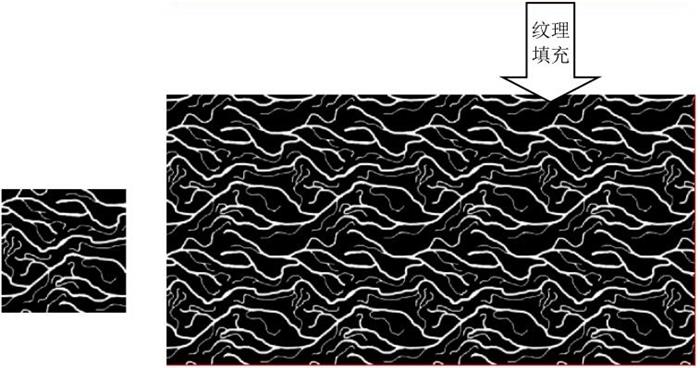

▲图 7 纹理填充（目标对象的长度是纹理位图的长度整数倍, 左右边界相等）

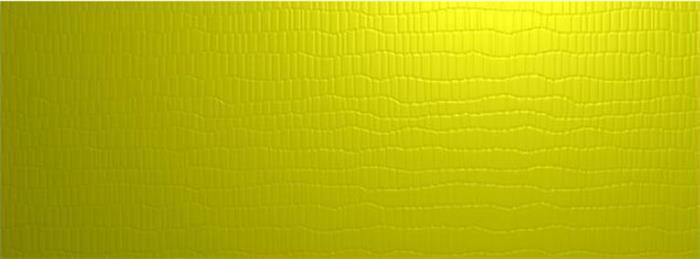

▲图 8 位图转网格

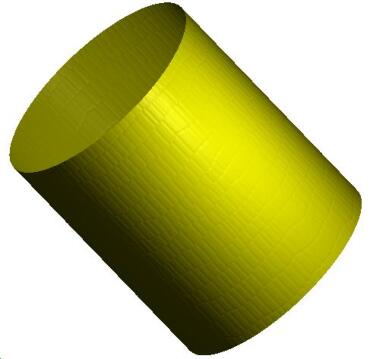

▲图 9 圆柱面映射拼合构造的带纹理辊筒（缝合左右边界）

说明：

目标对象可以是图形、曲面，也可以是图象（位图），纹理填充是用所选图象的纹理填充目标对象的包围盒。
