将网格曲面与二维闭环按照一定的保留方式和边界重构参数进行裁剪形成新的网格曲面,如图1所示为外环加内环修剪。


▲图1 二维闭环修剪

操作步骤:

1、构造网格曲面和二维封闭线:裁剪封闭轮廓线一定要是闭合的,可以是单个图形,也可以是一组集合

2、选中二维闭环修剪命令,选择被裁剪网格曲面和裁剪封闭轮廓:从艺术曲面菜单的修剪命令下选择二维闭环操作。

3、设定参数,进行修剪,注意哪些需要保留,哪些需要去掉。

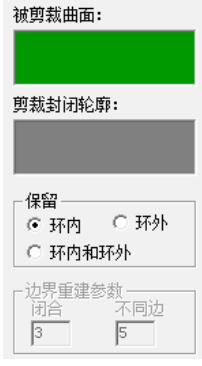

▲图2 二维闭环修剪参数设置

参数定义:

本部分解释在二维闭环修剪中用到的参数变量:

保留:

(1)保留环内:只保留封闭轮廓内的网格曲面。

(2)保留环外:只保留封闭轮廓外的网格曲面。

如图3和4分别是保留环内和保留环外图。


▲图3 保留环内


▲图4 保留环外

(3)保留环内和环外:封闭轮廓内外的网格曲面都保留。

边界重构参数:

(1)闭合:系统在修剪完重构边界的时候,要根据边上点间的距离来判断边界线是否闭合。如果一条边界剪掉的距离小于给定的闭合判定数值,则认为边界是闭合的;否则,便认为不闭合。缺省值是3。

(2)不同边:系统在修剪完要进行边界处理,此数值是是否同边的判断标准。如果相邻的两个边界顶点之间的距离大于给定的不同边判定数值,则认为不同边;否则,便认为同边。缺省值是5。这两个参数一般取缺省值。

说明:

边界曲线必须是封闭的轮廓线或者是封闭轮廓线的集合。
