腐蚀纹理

2021-08-26浮雕11722

构造背景为腐蚀纹理的网格曲面。

操作步骤:

1、点击精雕软件“艺术曲面” 里的“纹理曲面”菜单命令:

在弹出“构造纹理曲面”对话框里选择纹理类型为“腐蚀纹理”,如图 1 所示。


▲图 1 腐蚀纹理

2、选择效果库中基本的腐蚀效果:

可以选择波浪效果或碎石效果。

3、选择填充效果类型:

用户构造不同的效果并储存到系统中,以便以后使用。

4、 设置腐蚀参数:

包括:曲面高度、光滑系数、表面细节、边界类型、密度控制、随机数等。

5、 设置网格参数:

包括设置网格精度,并设置是否使用“矩形网格”。

6、 点击〖效果预览〗,观察编织带的效果,并完成编织带纹理构造:

点击〖确定〗,结束编织带的构造过程。

参数定义:

效果库:

系统没有提供效果图,用户可以根据需求构造不同的效果,并储存到系统中,以便以后使用。

腐蚀效果:

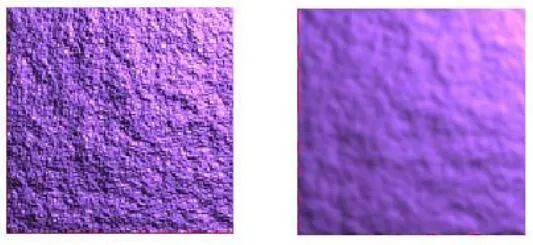

这里用户可以选择波浪效果或碎石效果,如图 2 所示。


▲图 2 腐蚀效果

效果控制参数:

从设定不同的控制参数可以获得不同的曲面外形,这些控制参数包括:曲面高度、光滑系数、表面细节、边界类型、密度控制、随机数等。

曲面高度:

所获得曲面的实际高度。如图 3 所示。


▲图 3 曲面高度

光滑系数:

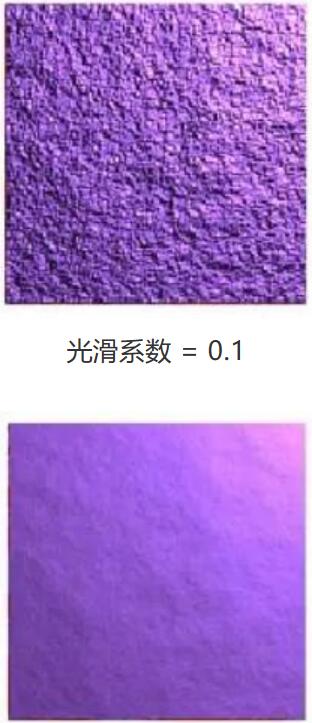

构造腐蚀纹理的光滑系数。系数越大,曲面越光滑,系数越小,曲面越粗糙,如下图 4 所示。

图 4.jpg

▲图 4

表面细节:

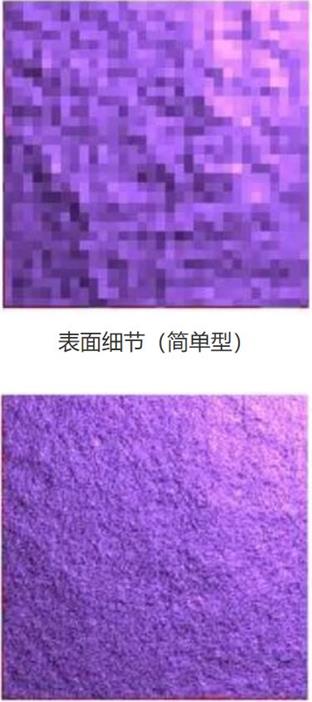

用于控制表面的起伏细节的多少,系统提供的表面细节包括缺省、简单型、常用型、复杂型四种。细节越复杂,腐蚀纹理的表面细节越丰富。如下图 5 所示。

图 5.jpg

▲图 5

边界类型:

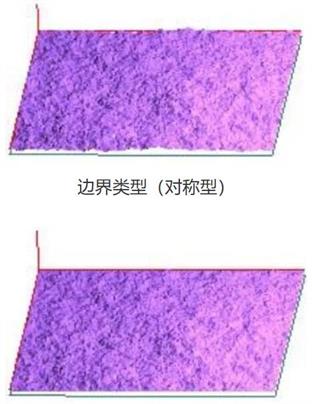

设用于控制边界的变化,系统提供的边界类型包括平坦型和对称型两种。平坦型腐蚀纹理曲面的边界曲线高度相同,对称型腐蚀纹理曲面的左右边界、上下边界对称,如图 6 所示。

图 6.jpg

▲图 6

密度控制:

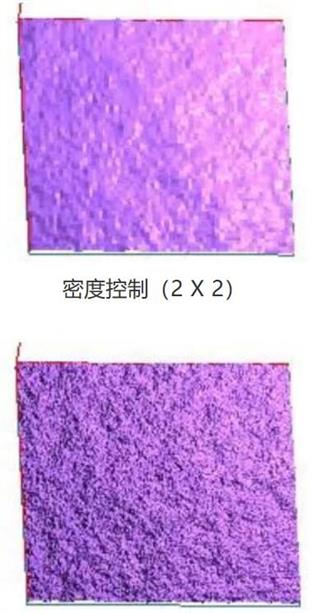

用于控制腐蚀纹理内部的分块个数,左右编辑框分别表示X向和Y向的分块个数(还可以输入负值,代表是向下凹的)。个数越多,表面越致密,如图7 所示。

图 7.jpg

▲图 7

更新随机数:

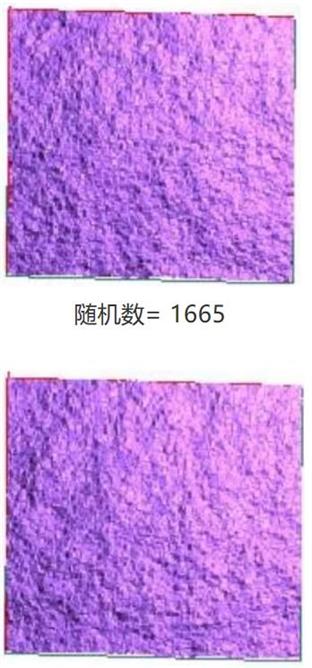

腐蚀纹理曲面属于随机生成的曲面,不同的随机数生成的曲面形状也不相同,如图 8 所示。

图 8.jpg

▲图 8
