表面填充纹理

2021-08-27浮雕12227

在网格曲面上填充需要的纹理。我们可以从纹理库中提取图象纹理,将其转换为网格曲面,再使用自定义的方式将转换得到的纹理网格曲面填充到目标网格曲面上,如图 1 和图 2所示。

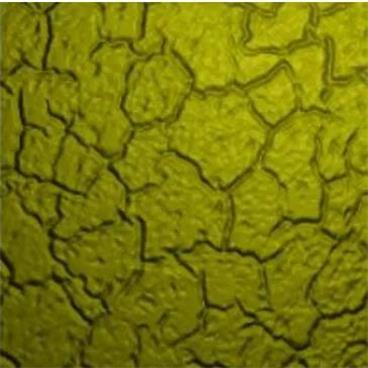

▲图 1 图象纹理


▲图 2 图象纹理转化成网格纹理曲面

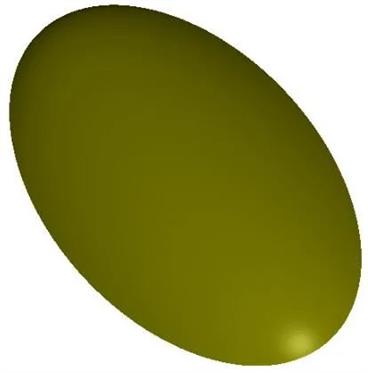

▲图 3 网格曲面

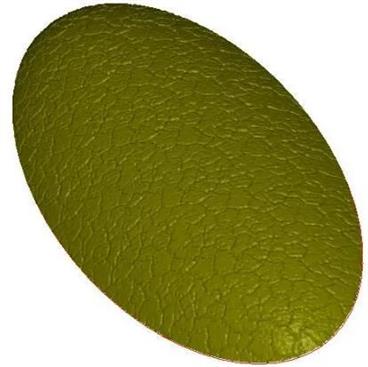

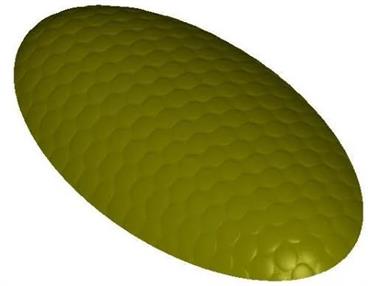

▲图 4 填充后的网格曲面

表面填充纹理的时候,纹理类型为非自定义的情况其操作比较简单,选择一种纹理类型,然后设定纹理单元参数再拾取网格曲面点击确定按钮就可以了。

以下是自定义纹理网格填充网格曲面的操作步骤:

操作步骤:

1、构造网格曲面和纹理单元:

纹理单元也是网格曲面。

2、选定网格曲面和纹理单元:

设定参数,完成自定义纹理网格填充目标网格操作。点击精雕软件artform“艺术曲面”-“纹理曲面”菜单命令里的“表面填充纹理”选项,选定网格曲面和纹理单元,设定参数,点击确定按钮。

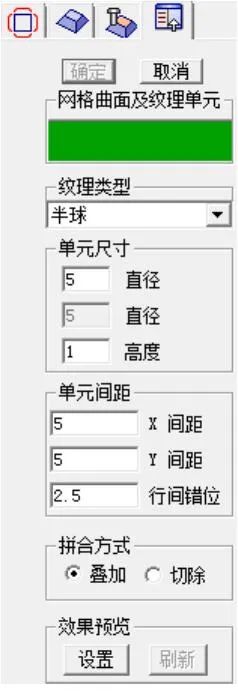

▲图 5 表面填充纹理参数设置

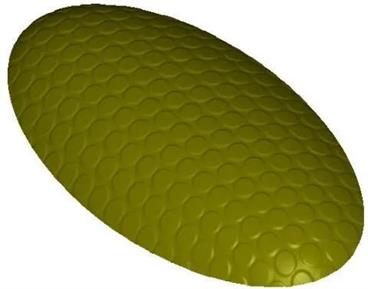

▲图 6 半球

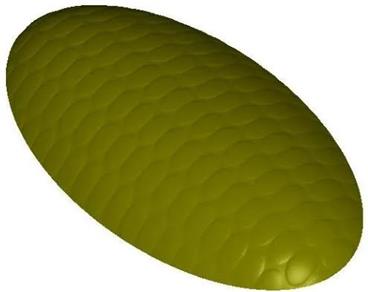

▲图 7 半椭球


▲图 8 锥体/锥台

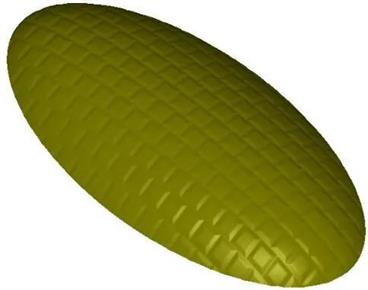

▲图 9 棱锥体/棱锥台

参数定义:

纹理类型:

包括半球、半椭球、锥体/锥台、棱锥体/棱锥台和自定义这几种类型,如上图 6 - 9 所示。

单元尺寸:

填充单元的尺寸大小。

单元间距:

填充单元之间的距离。

X间距:

填充单元的对应点在X方向上的距离。

Y间距:

填充单元的对应点在Y方向上的距离。

行间错位:

填充单元相邻行的对应点之间在X方向上的距离。

单元间距示意图如图10:

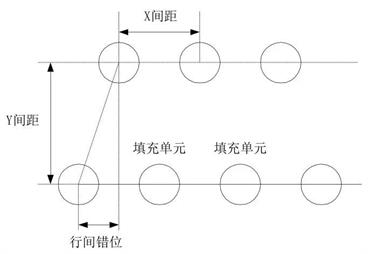

▲图 10 单元间距示意图

图11和图12所示为不同单元间距效果。

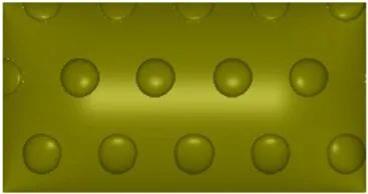

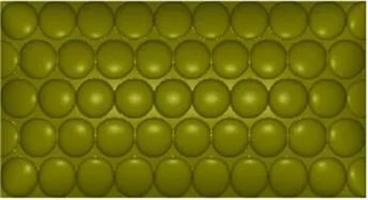

▲图 11 单元间距为(5,5,2.5)


▲图 12 单元间距为(10,10,5)

拼合方式:包括叠加和切除。意义同“艺术曲面(A)→拼合(C)”,网格拼合对应的参数说明以后会详解。
