冲压

2021-09-07浮雕13192

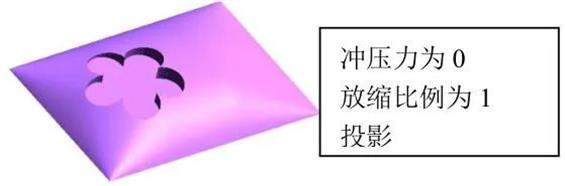

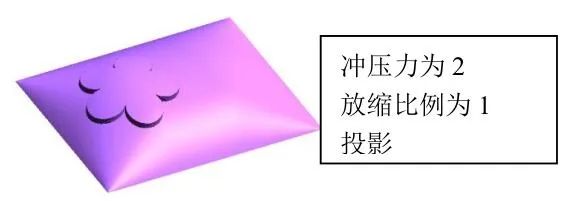

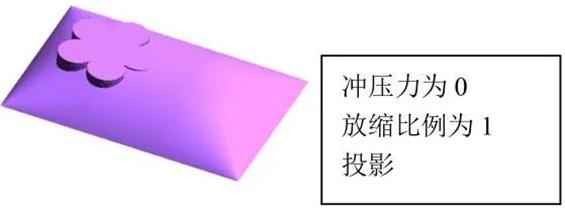

网格曲面冲压造型就是选定网格曲面上一部分曲面(以封闭曲线界定)按照给定的参数重新造型,利用此功能可以在网格曲面上构造诸如凸台、凹槽、锥台等造型,并且可以方便地构造与网格曲面上选定地这部分曲面地最低点、最高点或者最低点和最高点的中心点,如图 1 是在网格曲面上的由“小兰花“确定的区域内进行冲压的不同效果图。

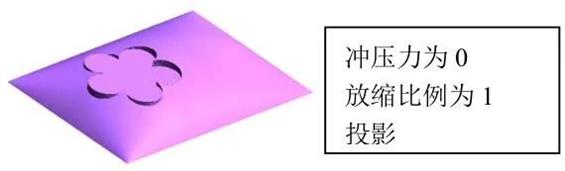

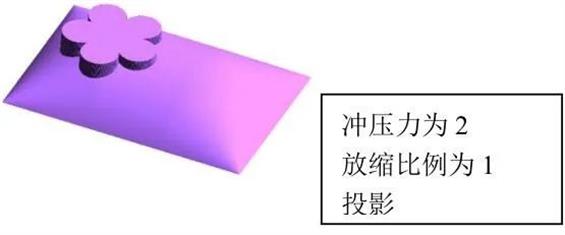

▲图 1 冲压区域为“小兰花”在不同冲压方式下的冲压效果

实现方法:

(1)确定冲压造型的范围及形状。

(2)选定曲面和冲压区域,设定参数,进行冲压造型。

操作步骤:

1、 确定冲压造型的范围及形状:按要求确定曲面上需要冲压造型的范围及其形状,但这个范围必须是闭合的区域。

2、 依次选择网格曲面和冲压区域:鼠标点选,右键切换。

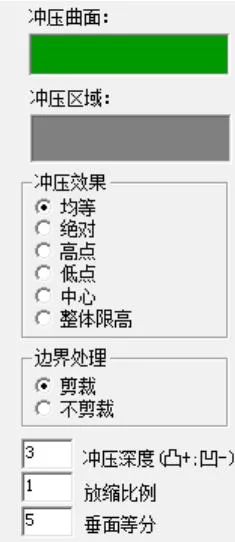

3、 设置冲压类型和参数,进行冲压造型:设置冲压类型和参数,如图 2 所示。


▲图 2 冲压参数设置

参数定义:

边界处理:

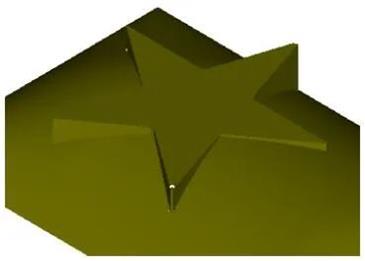

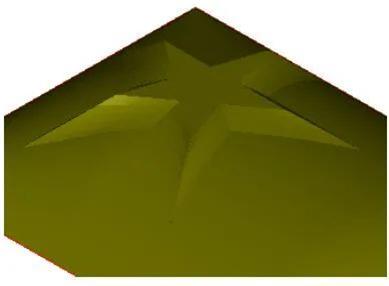

包括裁剪和不裁剪。裁剪使粗糙的侧面变得细致光滑一些。不裁剪则不进行侧面的光滑细致处理,图3和图4是边界不裁剪和裁剪的对比。


▲图 3 不裁剪


▲图 4 裁剪

冲压深度:

冲压后,冲压部分的曲面相对于曲面某一点的高度,冲压力可正(凸)可负(凹)。

放缩比例:

(1)一般输入1,生成上下一样大的凸台;

(2)输入的参数大于0小于1:若冲压力大于0,冲压后冲压部分的曲面为上头小,下头大的凸台;若冲压力小于0,冲压后,冲压部分的曲面为上头大,下头小的凹槽;

(3)输入的参数大于1:若冲压力大于0,冲压后冲压部分的曲面为上头大,下头小的凸台;若冲压力小于0,冲压后,冲压部分的曲面为上头小,下头大的凸台。这种情况一般不使用;

冲压效果:

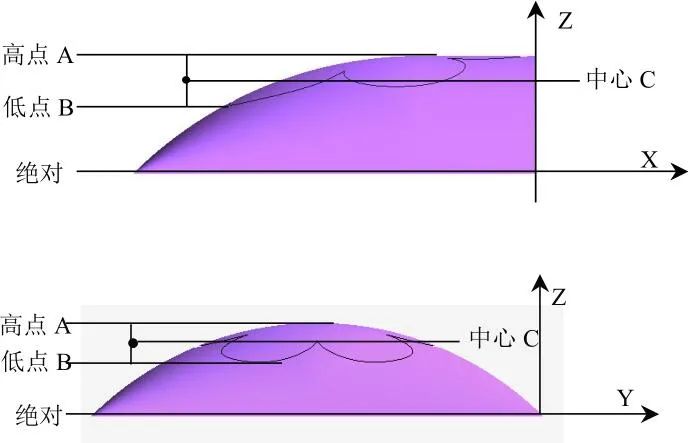

冲压效果分为 5 项,即:均等、绝对、高点、低点、中心、整体限高。也就是冲压后,冲压部分的曲面与原始曲面之间的关系,如图 5 所示给出了这种关系的示意图。我们选定的需要被冲压的网格曲面部分,它有最高点、最低点、这两点之间的中心点,通过这三个点分别做三个水平面 A、B、C,加上 0 水平面,这四个水平面分别是冲压后冲压部分的曲面的参照面。

图 5.jpg

▲图 5

(1 )均等:

冲压部分曲面的上表面与原始曲面之间的距离(间隙)等于冲压力,冲压后的曲面部分与其相对应的原始曲面被冲压部分的形状相同。如图6所示。

图 6.jpg

▲图 6

2 )绝对:

冲压部分曲面的上表面到 0 水平面之间的距离等于冲压力,冲压后的曲面部分为平面。如图 7 所示。

图 7.jpg

▲图 7

(3)高点:

冲压部分曲面的上表面到 A 水平面之间的距离等于冲压力,冲压后的曲面部分为平面。如图 8 所示。

图 8.jpg

▲图 8

(4)低点:

冲压部分曲面的上表面到 B 水平面之间的距离等于冲压力,冲压后的曲面部分为平面。如图 9 所示。

图 9.jpg

▲图 9

(5)中心:

冲压部分曲面的上表面到 C 水平面之间的距离等于冲压力,冲压后的曲面部分为平面。如图 10 所示。

图 10.jpg

▲图 10

垂面等分:

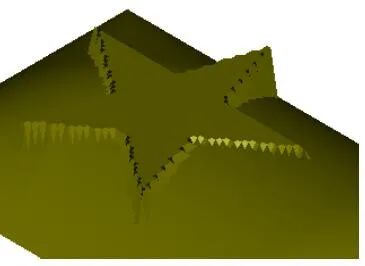

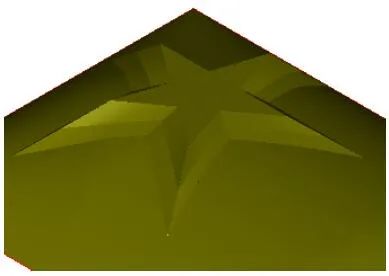

将冲压垂面等分。垂面等分数大,则冲压垂面细致光滑,立体感好,如图 11 和 12 所示。

垂面 2 等分.jpg

▲图 11 垂面 2 等分

垂面 5 等分.jpg

▲图 12 垂面 5 等分

说明:

文字可以进行单线冲压,但不能直接作为冲压区域在网格曲面上冲压。若想将文字作为区域定义曲线来冲压,可以先将文字转化为图形,再将转成的图形作为区域进行冲压。
