颜色模板
修改模型时,为了只改变特定区域,可把该区域涂上颜色,然后利用颜色模板功能达到操作只影响特定区域的目的。只有当前颜色可以充当颜色模板,如果颜色模板中的颜色不是当前颜色,可用当前颜色命令把其颜色置为当前颜色。▲图1 颜色模板颜色无效修改模型时,...
截面形状及其特点
截面形状:面形状包括矩形、三角、椭圆和样条四种,是网格曲面断面形状,分别如下图所示。▲图1 矩形截面▲图2 三角截面▲图3 椭圆截面▲图4 样条截面1、矩形截面的主要特点:(1)曲面是一个在高度方向拉起的方块。(2)曲面的侧面垂直,表面水平...
样条截面
样条截面可以构造更加随意的上表面形状,其中形状系数仅仅用于变化 H0 以上的部分。如图 1 所示。▲图 1样条截面的控制参数包括拉高比例、表面特点,也有五种造型效果,这与椭圆截面的效果大致相同。1 、基准高度:一般用网格高度的数值来表示距离...
编织带纹理

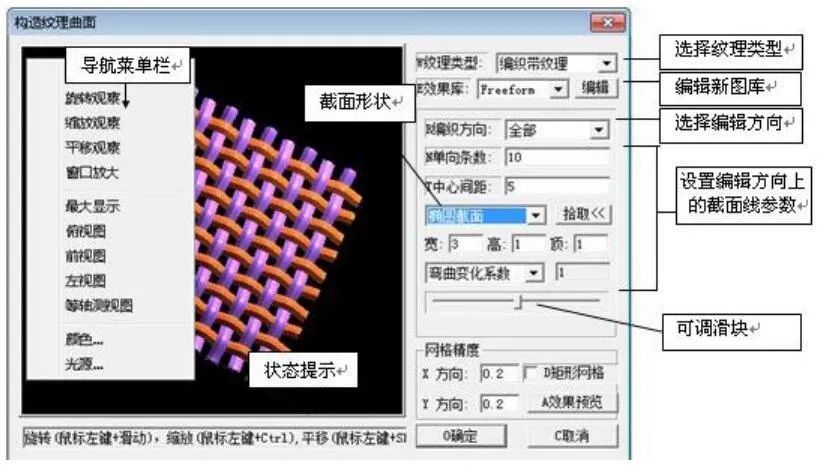

在日常生活中,随时随地我们都能看到带有纹理效果的物体,比如:编织带、装饰墙砖、汽车的反光灯罩等等,这些纹理虽然变化多端、形状各异,但都有一个特点,就是无论纹理多么复杂,都是由一个基本的单元组成,由这个单元通过阵列复制等功能完成大面积纹理的构...
表面填充纹理
在网格曲面上填充需要的纹理。我们可以从纹理库中提取图象纹理,将其转换为网格曲面,再使用自定义的方式将转换得到的纹理网格曲面填充到目标网格曲面上,如图 1 和图 2所示。▲图 1 图象纹理▲图 2 图象纹理转化成网格纹理曲面▲图 3 网格曲面...
纹理填充
用给定的图象纹理来填充目标对象来得到一个位图图象(原目标对象被删除,如图 1 和图 2 所示)。纹理填充命令能够形成新的位图图象,还经常和位图转网格、圆柱面映射拼合等命令结合使用来设计各种纹理辊筒曲面,这在参数说明中会仔细说明。需要说明的是...
图像纹理合成
这个功能的需求来源于皮革模具加工。客户手中有皮革样本,通过扫描得到 bmp 图像文件,我们通常称之为样图。客户想通过所得到的小图像生成比较大的图像,我们通常把生成的图像称为目标图,如图 1。这种有样图到目标图的过程,就是纹理合成。▲图 1...
变形

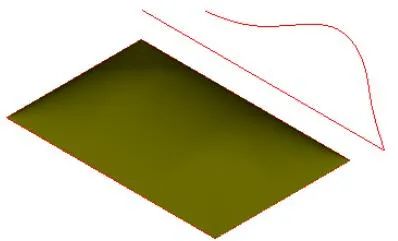

网格曲面变形就是网格曲面按照给定的变形曲线的形状发生变化(平移或比例变形),变形曲线只能是一条,如果选择多个网格曲面进行变形,那么这些网格曲面都是按照同一种规律变形。如图 1 和 2 所示。▲图 1 原始网格曲面▲图 2 平移变形操作步骤:...
