区域焊接

2021-10-03基础入门11906

将两个或多个区域轮廓进行合并,形成新的轮廓区域,即区域并集运算。

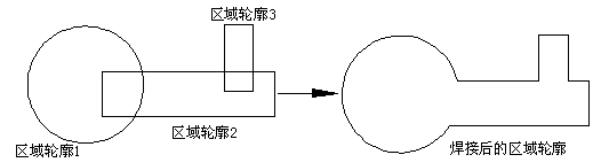

▲图 1 区域焊接

实现方法:

(1)选择两个或两个以上区域轮廓图形;

(2)启动区域焊接命令;

(3)在对话框中定义区域运算参数选项。

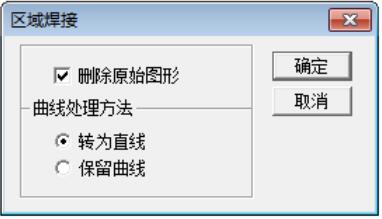

▲图 2 区域焊接对话框

操作步骤:

1、选择区域轮廓图形:

拾取两个或两个以上的区域轮廓图形。

2、启动区域焊接命令:

点击“编辑”->

3、“区域焊接(W)”

菜单项或编辑工具条中的[区域焊接按钮]


▲图 3 区域焊接按钮

4、定义区域运算选项:

在弹出的区域焊接对话框(图2)中定义有关的区域运算参数和选项,点击“确定”按钮。

参数定义:

删除原始图形:

选中此选项,焊接前的原始区域轮廓图形将在区域焊接后被删除掉。

曲线处理方法:

包括转为直线和保留曲线两个选项:

1、转为直线:

将焊接前的区域轮廓图形中的样条曲线段和Bezier曲线段在焊接后用直线段进行拟合;

2、保留曲线:

焊接前的区域轮廓图形中的样条曲线段和Bezier曲线段在焊接后类型不变。
