区域等距

对组成区域的轮廓图形向内或向外以给定的距离进行偏移以形成新的轮廓区域图形。

▲图 1 区域等距

实现方法：

（1）选择区域轮廓图形；

（2）启动区域等距命令；

（3）在对话框中输入等距参数。

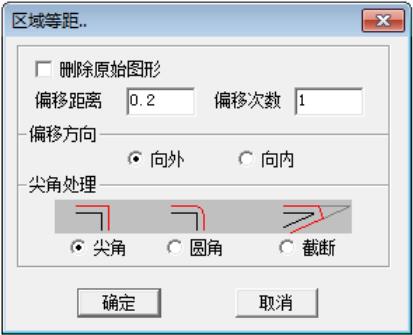

▲图 2 区域等距对话框

操作步骤：

1、选择区域轮廓图形：

拾取要进行等距的区域轮廓图形。

2、启动区域等距命令：

点击“编辑”->“曲域等距”菜单项或编辑工具条中的[曲域等距按钮]。

▲图 3 曲域等距按钮

3、在对话框中定义等距参数和选项：

在弹出的区域等距对话框（图2）中输入有关等距参数和选项，点击“确定”按钮。

参数定义：

删除原始图形：

选中此选项，在区域等距后将原始图形区域轮廓删除掉。

偏移距离：

原始图形区域轮廓与等距后图形区域轮廓之间的距离。

偏移次数：

区域轮廓进行偏移的次数，可一次完成多次偏移。

偏移方向：

选择将原始区域轮廓图形向其内部还是外部进行偏移形成新的区域轮廓。

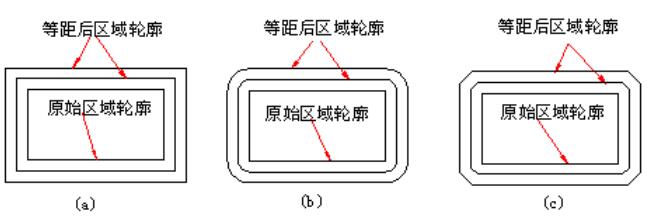

尖角处理：

包括尖角、圆角和截断三种处理方法。参照<单线膨胀>中的尖角处理。
