区域修剪曲线

2021-10-03基础入门15356

用区域轮廓边界来修剪掉曲线在区域边界内或在区域边界外的部分。

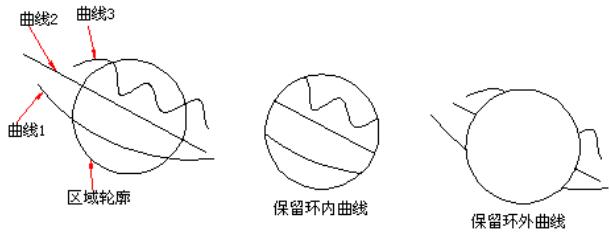

▲图 1 区域修剪曲线

实现方法:

(1)选择被修剪曲线;

(2)启动区域修剪曲线命令;

(3)拾取修剪区域轮廓。

操作步骤:

1、选择被修剪曲线:

拾取要被修剪的一条或多条曲线。

2、启动区域修剪曲线命令:

点击“编辑”->“区域修剪曲线”菜单项。

3、拾取裁剪区域边界:

拾取修剪区域轮廓边界。

参数定义:

保留环内曲线:

选中此选项,则在曲线被区域轮廓修剪后,保留曲线在区域边界内的部分;否则保留区域边界以外的部分。如图1所示。
