多边构造区域

2021-10-01基础入门9625

给定一条或多条曲线及区域内任意一点,生成由这些曲线作为边界所围成的一个包含该点的封闭区域轮廓。这种方法提供了由多条相交曲线生成区域轮廓图形的方法。

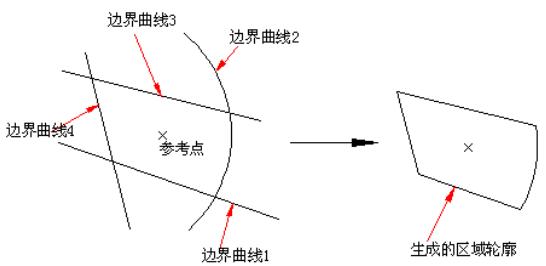

▲图 1 多边构造区域

实现方法:

(1)启动多边构造区域命令;

(2)拾取轮廓区域内任意参考点。

操作步骤:

1、启动多边构造区域命令:

点击“编辑”->“多边构造区域”菜单项,选择导航工具栏中的[快速构造区域]选项。

2、拾取第(1)个被边界曲线包围的参考点:

定义要生成的轮廓区域内的任意一点,单击右键结束。

3、拾取第(2)个被边界曲线包围的参考点:

单击鼠标右键开始计算轮廓:可继续定义多个轮廓区域内的参考点,或单击右键结束。

导航工具栏中的操作选项如图2为:


▲图 2 多边构造区域操作选项

参数定义:

快速构造区域:

选中此选项,在区域范围内选取参考点,可直接生成封闭的区域轮廓。

保留边界曲线:

选中此选项,则由这些边界曲线通过互相裁剪生成封闭的区域轮廓后,仍然保留这些原始边界曲线。

偏移结果图形:

选中此选项,可以将生成的区域轮廓平移至另一位置处,可以避免结果图形与原始图形相混淆,影响操作;

平移距离设置方法:

点击[设置平移距离按钮],在弹出的对话框(图3)中定义平移距离。

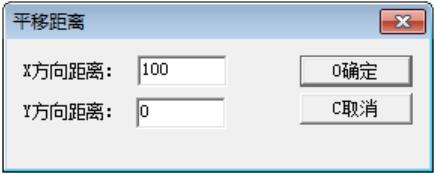

▲图 3 设置平移距离
