单线膨胀

2021-09-30基础入门11102

将曲线同时向两侧偏移一个给定的距离,然后由这两条等距线来形成一个封闭的区域。它可以快速地将一条单线变成一个区域。

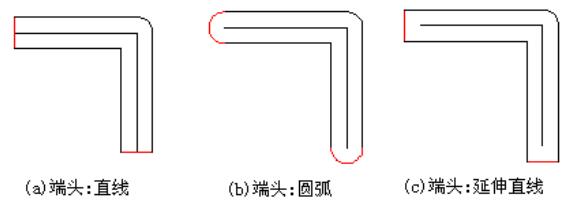

▲图 1 三种端头处理方法

实现方法:

(1)选择曲线;

(2)启动单线膨胀命令;

(3)在对话框种定义膨胀参数和选项。

操作步骤:

1、选择曲线:

拾取一条或多条要进行膨胀的曲线。

2、启动单线膨胀命令:

点击“编辑”->“单线膨胀”菜单项或编辑工具条中的[单线膨胀按钮]。


▲图 2 单线膨胀按钮

3、在对话框种定义膨胀参数和选项:在弹出的膨胀参数对话框(图3)中定义有关膨胀参数,点击“确定”按钮。

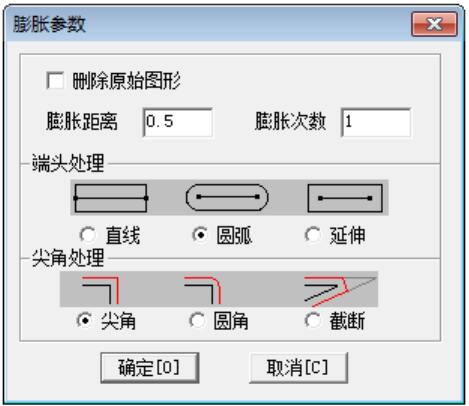

▲图 3 膨胀参数对话框

参数定义:

删除原始图形:

在曲线膨胀后,是否将原始曲线删除掉。

膨胀距离:

将原始曲线分别向两侧做偏移的距离。

膨胀次数:

将原始曲线分别向两侧连续做偏移的次数。

端头处理:

指用什幺样的方法将曲线的两侧等距线在端点处连接起来形成一个封闭的轮廓曲线。有直线、圆弧和延伸三种。图1所示。

尖角处理:

有尖角、圆角和截断三种处理方式,参照<单线等距>。
