计算中心线

2021-10-01基础入门10142

计算生成封闭的图形或者轮廓文字的中心线。

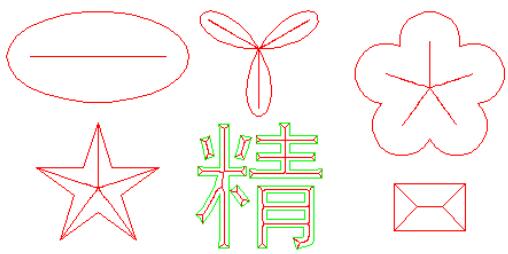

▲图 计算中心线

实现方法:

(1)选择图形;

(2)启动计算中心线命令。

操作步骤:

1、选择图形:

选择要计算中心线的图形。

2、启动计算中心线命令:

点击“编辑”->“计算中心线”菜单项。

说明:

本命令只适用于封闭的图形或者轮廓字对象。
